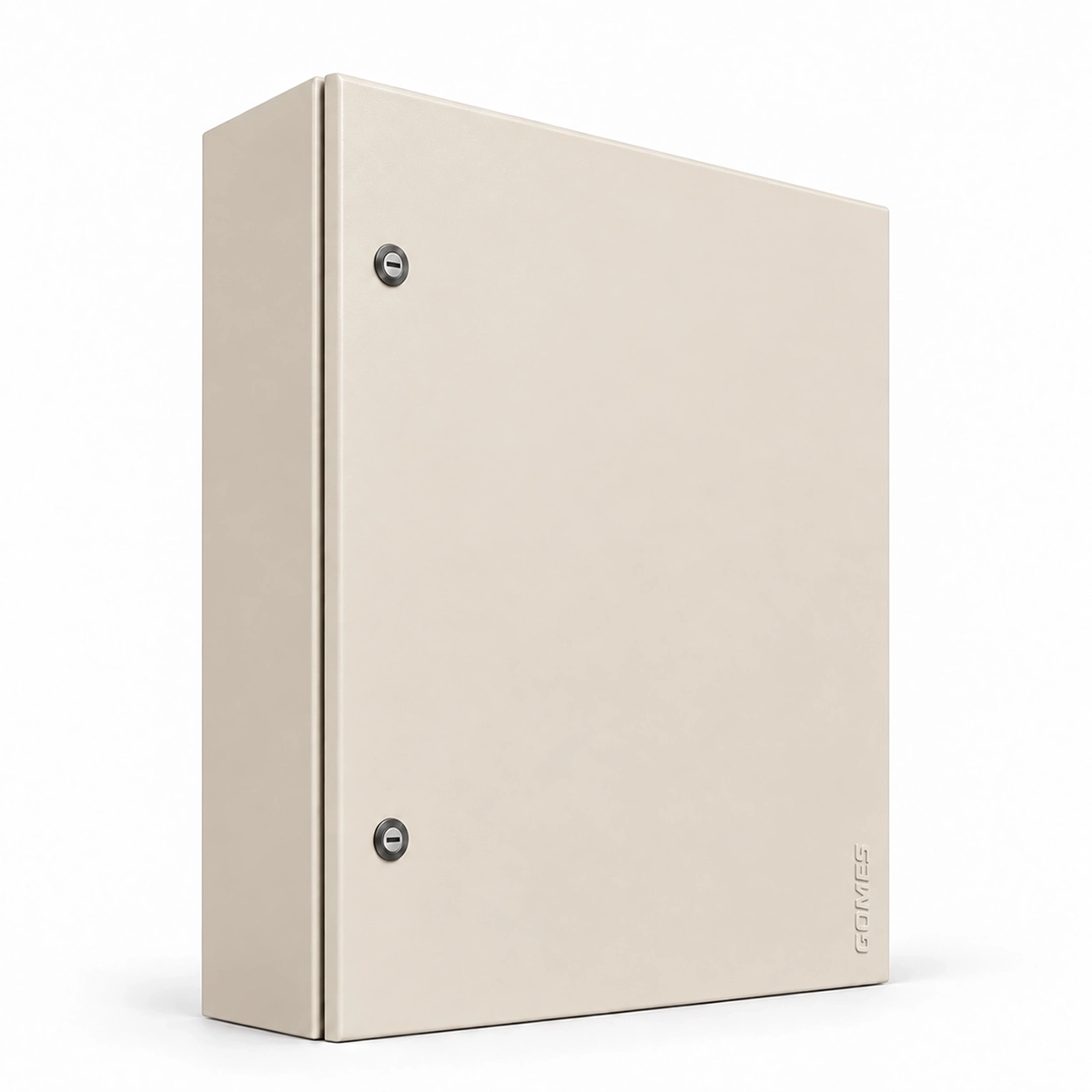

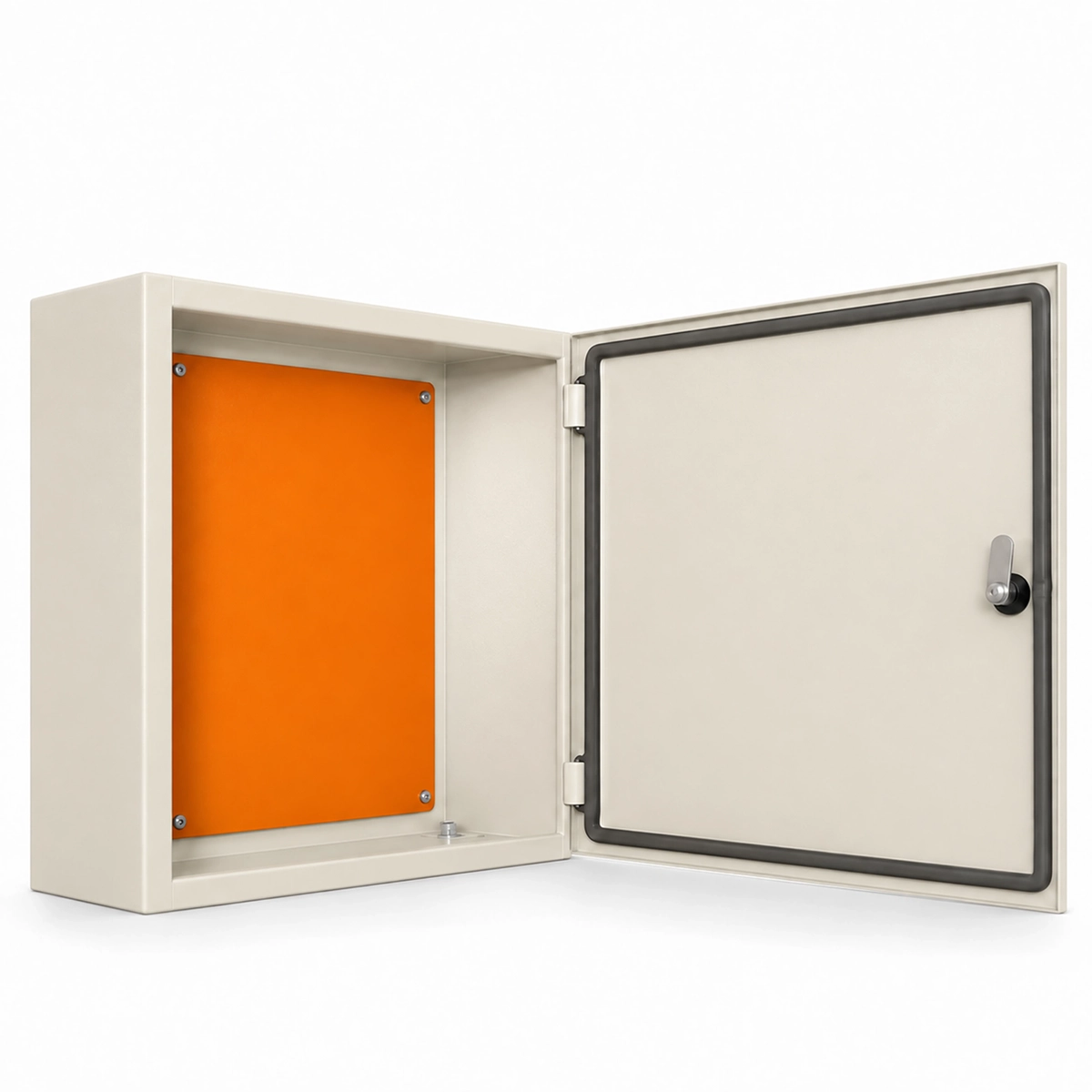

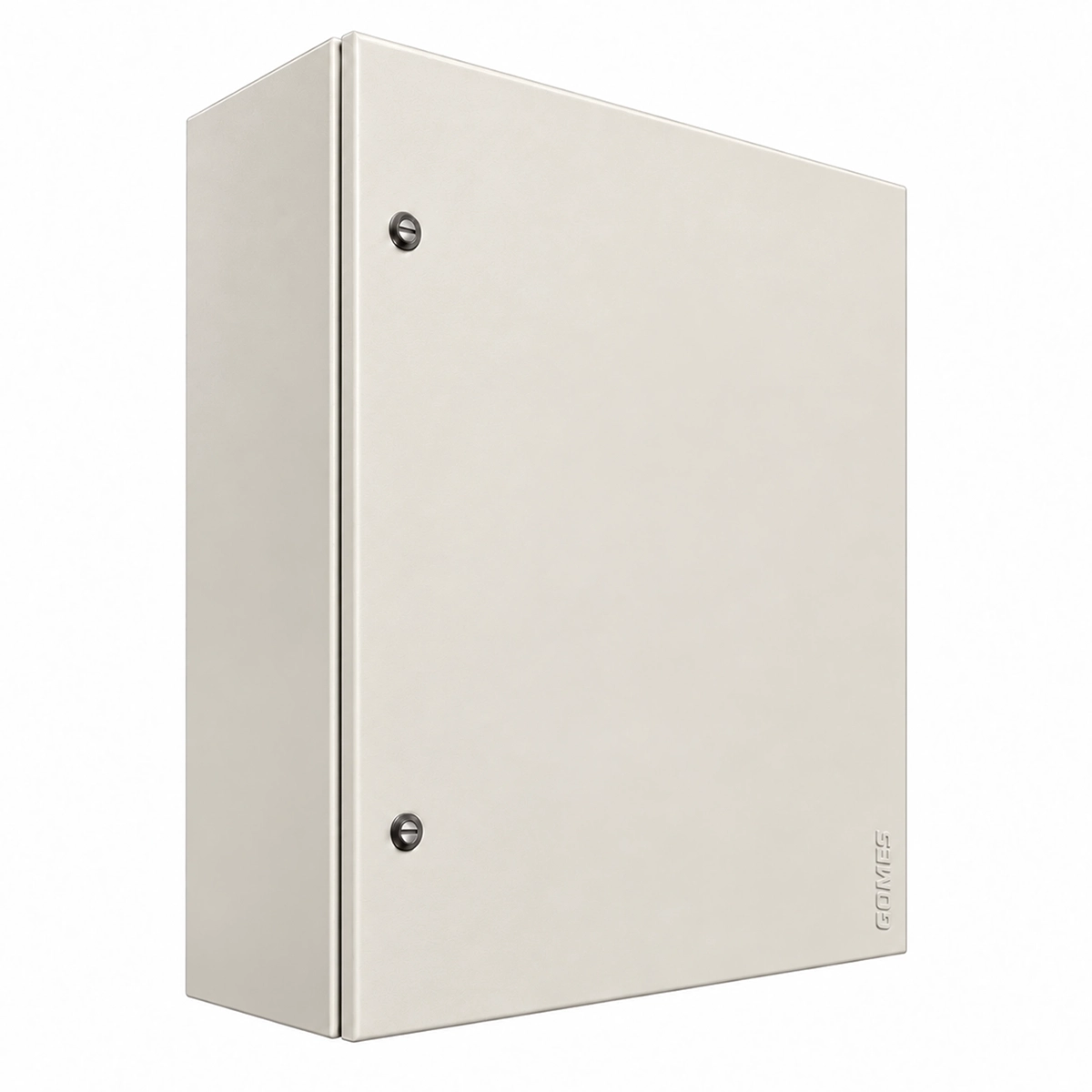

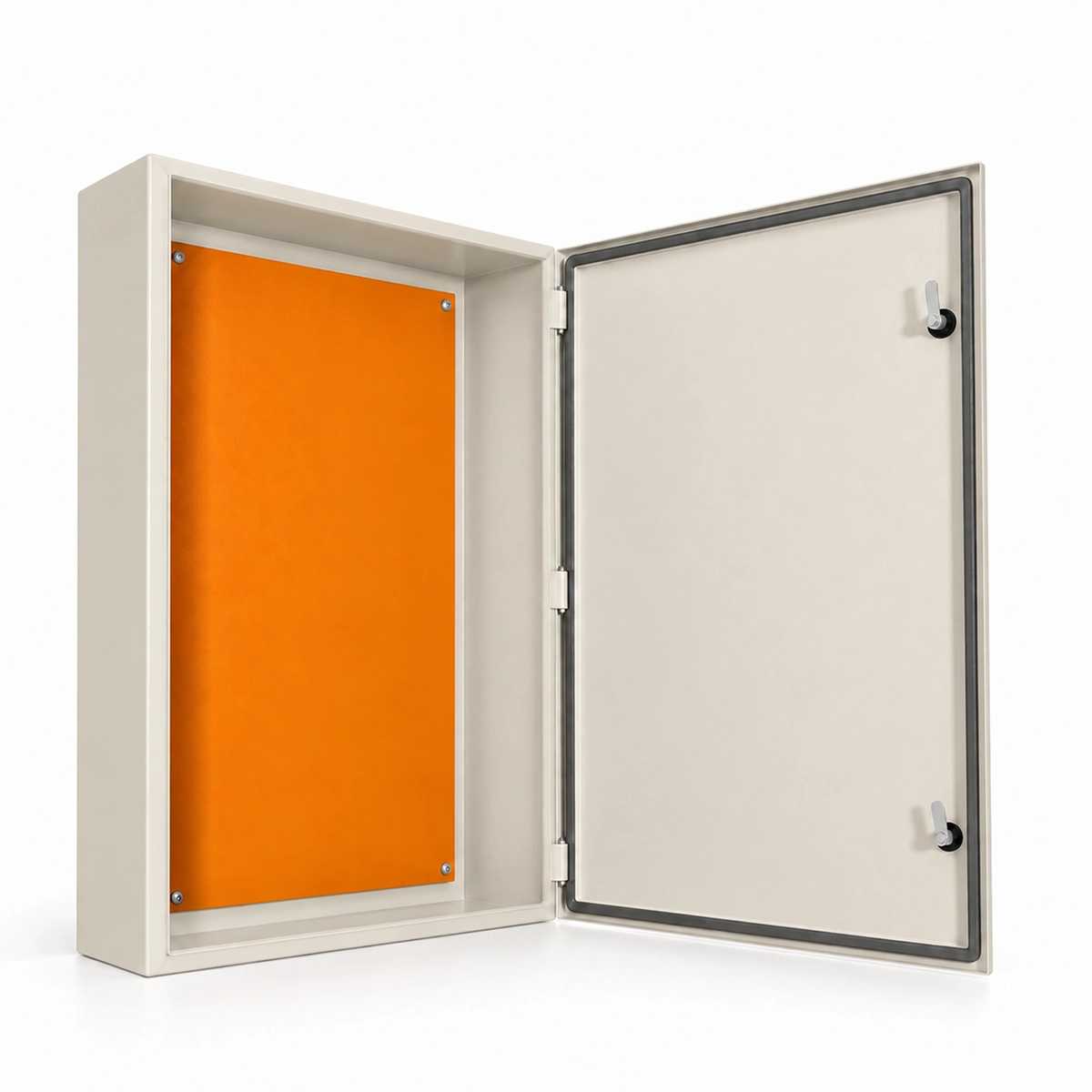

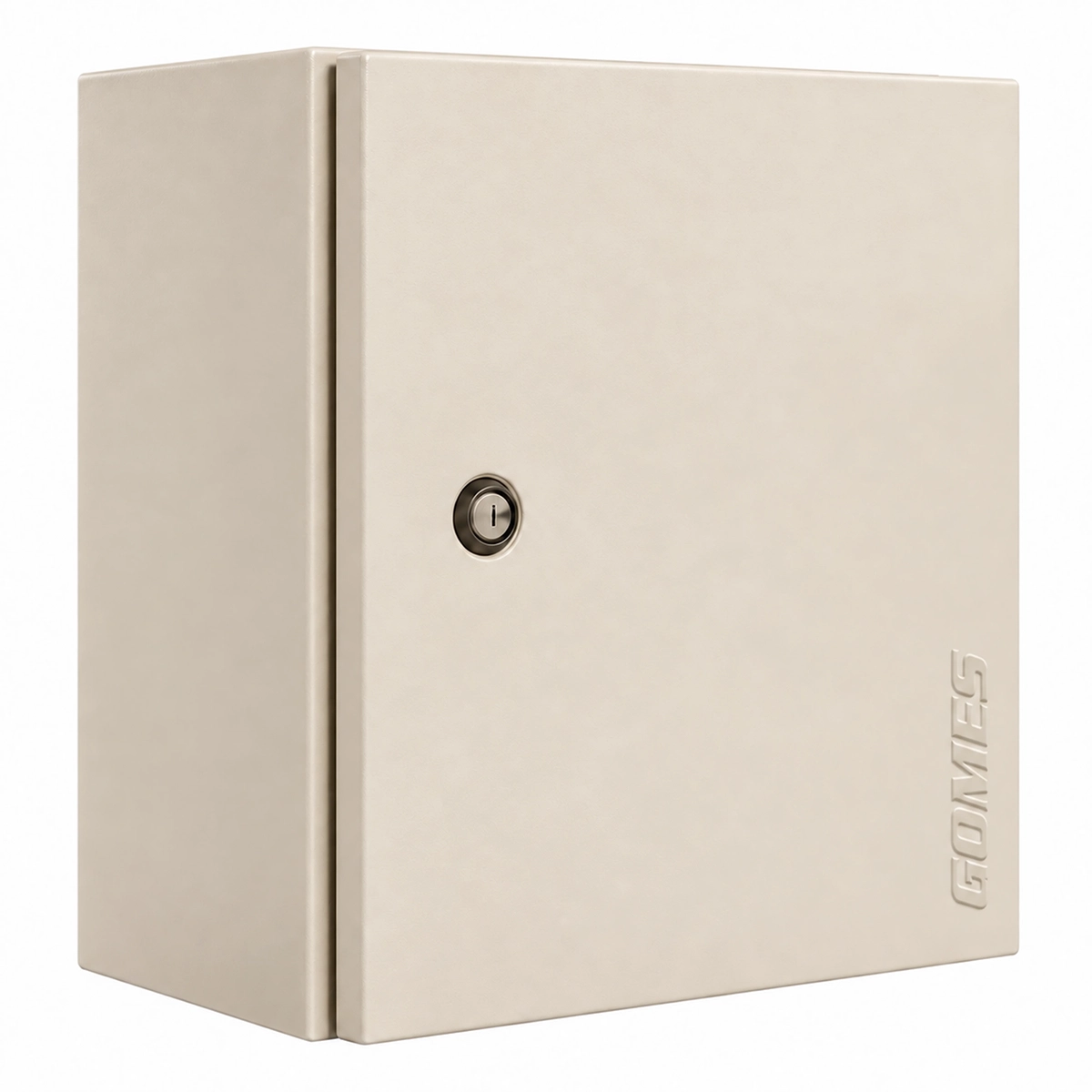

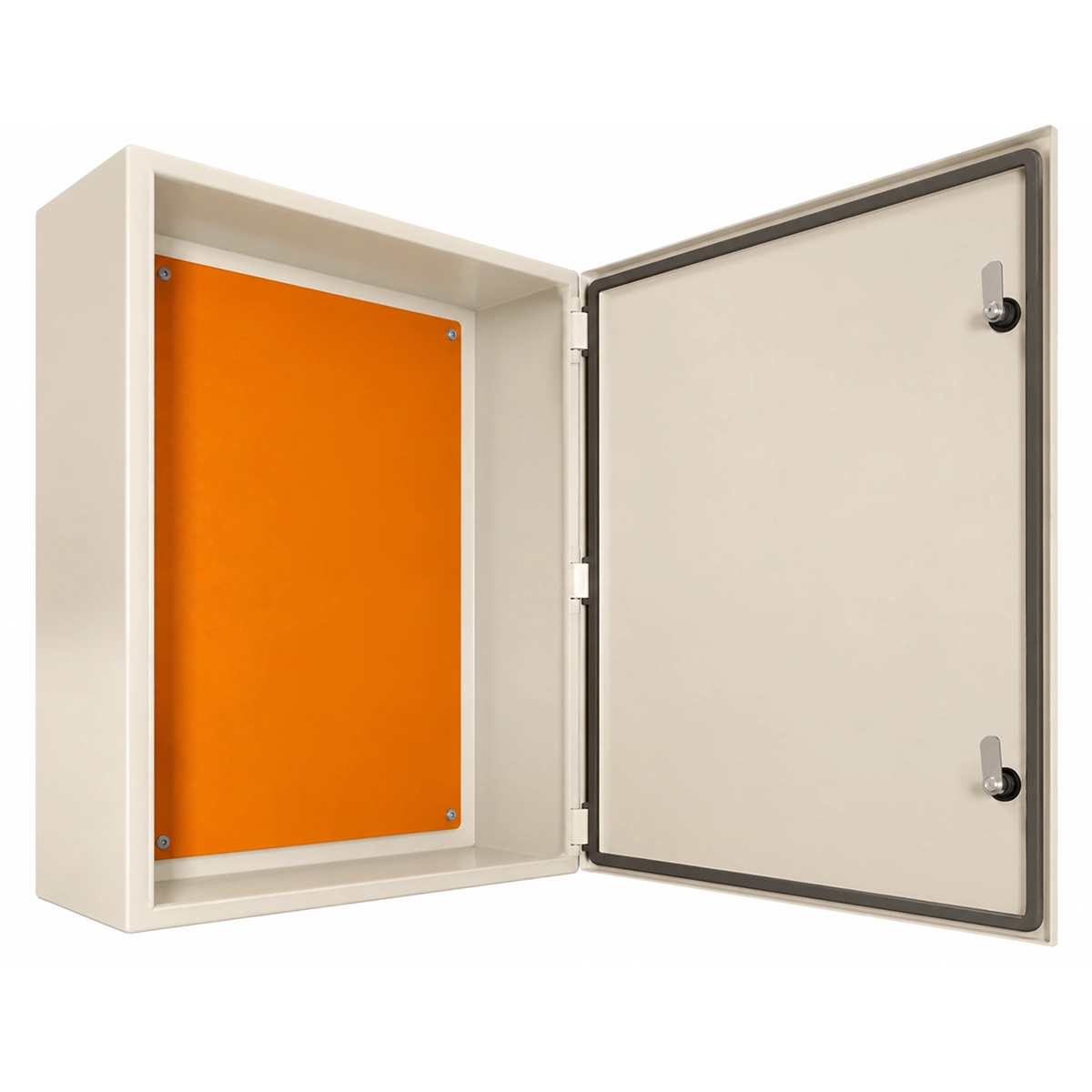

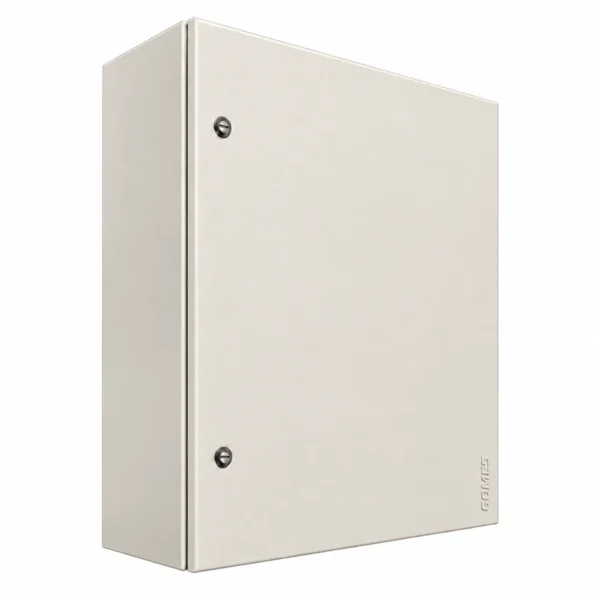

Quadros de comando de sobrepor da linha econômica, sem flange, com placa de montagem e proteção IP40.
A linha QCLE oferece uma alternativa econômica para montagem de conjuntos elétricos, eletrônicos e comandos. Mantém vedação em borracha, aterramento na porta e componentes construtivos compatíveis com a linha convencional.
| Instalação | Sobrepor |
|---|---|
| Grau de proteção | IP40 |
| Material principal | Chapa de aço galvanizado |
| Cor do acabamento | Bege claro |
| Dimensões externas (mm) | De 300 x 200 x 200 mm a 800 x 600 x 200 mm. |
| Profundidade útil (mm) | 190 mm. |
| Dimensões da placa de montagem (mm) | Variam conforme o código; consulte a tabela técnica. |
| Bitola da chapa (mm) | 0,80 mm. |
| Tipo de fecho | Fenda metálica. |
| Quantidade de portas | 1 porta. |
| Cor da placa de montagem | Laranja. |
| Código | Referência | Altura (mm) | Largura (mm) | Prof. total (mm) | Prof. útil (mm) | Chapa caixa (mm) | Chapa porta (mm) | Chapa placa (mm) | Placa de montagem (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 1220 | QCLE 1 | 300 | 200 | 200 | 190 | 0,80 | 0,80 | 0,80 | 245 x 145 |
| 1221 | QCLE 2 | 300 | 300 | 200 | 190 | 0,80 | 0,80 | 0,80 | 245 x 245 |
| 1222 | QCLE 3 | 400 | 300 | 200 | 190 | 0,80 | 0,80 | 0,80 | 340 x 245 |
| 1223 | QCLE 4 | 400 | 400 | 200 | 190 | 0,80 | 0,80 | 0,80 | 340 x 340 |
| 1224 | QCLE 5 | 500 | 400 | 200 | 190 | 0,80 | 0,80 | 0,80 | 445 x 340 |
| 1225 | QCLE 6 | 500 | 500 | 200 | 190 | 0,80 | 0,80 | 0,80 | 445 x 445 |
| 1226 | QCLE 7 | 600 | 400 | 200 | 190 | 0,80 | 0,80 | 0,80 | 545 x 445 |
| 1227 | QCLE 8 | 600 | 500 | 200 | 190 | 0,80 | 0,80 | 0,80 | 545 x 545 |
| 1228 | QCLE 9 | 600 | 600 | 200 | 190 | 0,80 | 0,80 | 0,80 | 545 x 545 |
| 1229 | QCLE 10 | 800 | 600 | 200 | 190 | 0,80 | 0,80 | 0,80 | 745 x 545 |
Sim. Os quadros DIN da Linha Metal são fabricados "para instalação de disjuntores de todas as marcas existentes no mercado". O Quadro Eurogomes 150/225A cita nominalmente Siemens, GE, Eletromar e Pial Legrand, com exceção da marca ING no modelo de 225A.
No modelo embutir, a guarnição com porta fica na cor branca e a caixa fica embutida na parede, em chapa galvanizada. No modelo sobrepor, tanto a porta quanto a caixa ficam na cor branca e são fixadas sobre a parede.
Não. Os quadros de distribuição e de comando são fornecidos sem disjuntores, conforme indicado no próprio catálogo.
É um espaço de 11 módulos reservado no quadro, separado dos disjuntores normais, para instalação do disjuntor Geral junto com um dispositivo DR (Diferencial Residual) ou DPS (Dispositivo de Proteção contra Surtos).
IP54, com vedação em borracha na porta contra poeira e respingos de água.
30 tamanhos, do QCE 13 (200x200x150mm) ao QCE 26 (1200x800x350mm).
As duas formas: atendimento direto pela fábrica em Juiz de Fora, MG, e também por uma rede de representantes regionais em todo o território nacional.
Av. Presidente Juscelino Kubitschek, 5503, Nova Era, Juiz de Fora, MG, em sede própria de 6.000 m².
Desde 1971, mais de 50 anos de operação contínua.
A Linha Metal é fabricada em chapa de aço galvanizado, voltada para instalações de maior porte.
A Linha Plast-Gomes é injetada em PSAI (plástico), voltada para obras residenciais.
