Quadros de distribuição metálicos trifásicos de 150 A e 225 A, com barramento, chave geral e suporte para mini-disjuntores DIN.
A linha Eurogomes 150A/225A atende instalações que exigem maior capacidade de distribuição. Os quadros são fornecidos com barramento trifásico e espaço para chave geral, em versões de embutir ou sobrepor.
| Instalação | Embutir, Sobrepor |
|---|---|
| Padrão do disjuntor | DIN |
| Quantidade de disjuntores | 16 disjuntores, 22 disjuntores, 24 disjuntores, 32 disjuntores, 34 disjuntores, 42 disjuntores, 44 disjuntores, 56 disjuntores, 70 disjuntores |
| Corrente nominal | 150 A, 225 A |
| Número de fases | Trifásico |
| Fornecimento do barramento | Com barramento |
| Material principal | Chapa de aço galvanizado |
| Cor do acabamento | Branco |
| Dimensões externas (mm) | Variam conforme o código; consulte a tabela técnica. |
| Bitola da chapa (mm) | 0,80 mm a 1,20 mm, conforme o componente e o modelo. |
| Itens não inclusos | Disjuntores. |

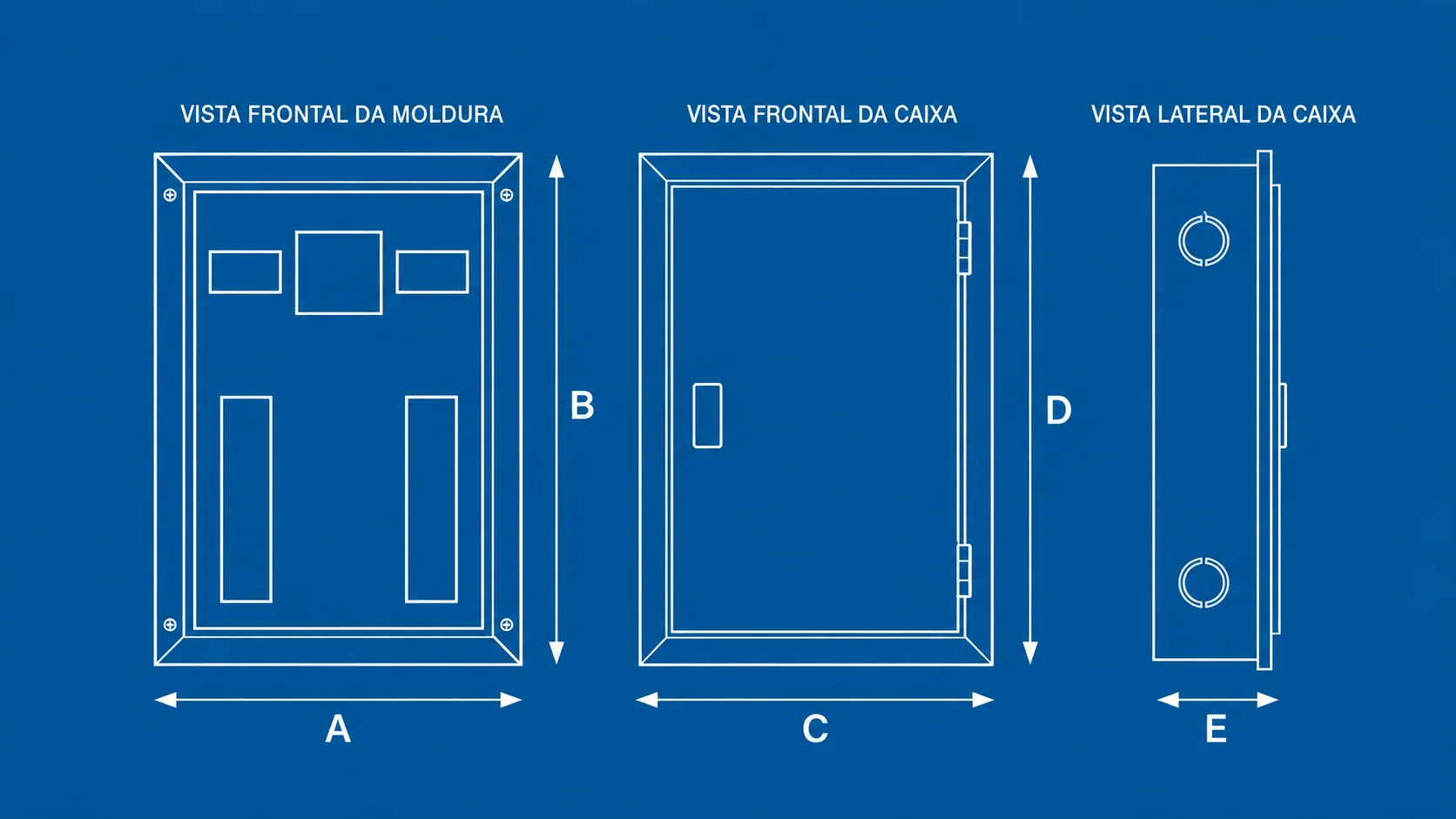

| Código | Referência | Instalação | Disjuntores | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Corrente | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 456 | QDBTEE 16 DISJ. 150A + CHAVE GERAL | Embutir | 16 | 383 | 505 | 364 | 486 | 122 | 150 A | 6,150 |
| 457 | QDBTEE 24 DISJ. 150A + CHAVE GERAL | Embutir | 24 | 383 | 580 | 364 | 563 | 122 | 150 A | 7,450 |
| 458 | QDBTEE 34 DISJ. 150A + CHAVE GERAL | Embutir | 34 | 383 | 656 | 364 | 638 | 122 | 150 A | 8,400 |
| 459 | QDBTEE 44 DISJ. 150A + CHAVE GERAL | Embutir | 44 | 383 | 758 | 364 | 742 | 122 | 150 A | 9,800 |
| 462 | QDBTES 16 DISJ. 150A + CHAVE GERAL | Sobrepor | 16 | 369 | 491 | 364 | 486 | 122 | 150 A | 6,150 |
| 463 | QDBTES 24 DISJ. 150A + CHAVE GERAL | Sobrepor | 24 | 369 | 566 | 364 | 563 | 122 | 150 A | 7,450 |
| 464 | QDBTES 34 DISJ. 150A + CHAVE GERAL | Sobrepor | 34 | 369 | 642 | 364 | 638 | 122 | 150 A | 8,400 |
| 465 | QDBTES 44 DISJ. 150A + CHAVE GERAL | Sobrepor | 44 | 369 | 744 | 364 | 742 | 122 | 150 A | 9,800 |
| 474 | QDBTEE 22 DISJ. 225A + CHAVE GERAL | Embutir | 22 | 383 | 580 | 364 | 563 | 122 | 225 A | 7,450 |
| 475 | QDBTEE 32 DISJ. 225A + CHAVE GERAL | Embutir | 32 | 383 | 656 | 364 | 638 | 122 | 225 A | 8,400 |
| 476 | QDBTEE 42 DISJ. 225A + CHAVE GERAL | Embutir | 42 | 383 | 758 | 364 | 742 | 122 | 225 A | 9,800 |
| 460 | QDBTEE 56 DISJ. 225A + CHAVE GERAL | Embutir | 56 | 477 | 945 | 451 | 920 | 122 | 225 A | 16,200 |
| 461 | QDBTEE 70 DISJ. 225A + CHAVE GERAL | Embutir | 70 | 477 | 1072 | 451 | 1048 | 122 | 225 A | 19,000 |
| 477 | QDBTES 22 DISJ. 225A + CHAVE GERAL | Sobrepor | 22 | 369 | 566 | 364 | 563 | 122 | 225 A | 7,450 |
| 478 | QDBTES 32 DISJ. 225A + CHAVE GERAL | Sobrepor | 32 | 369 | 642 | 364 | 638 | 122 | 225 A | 8,400 |
| 479 | QDBTES 42 DISJ. 225A + CHAVE GERAL | Sobrepor | 42 | 369 | 744 | 364 | 742 | 122 | 225 A | 9,800 |
| 466 | QDBTES 56 DISJ. 225A + CHAVE GERAL | Sobrepor | 56 | 457 | 926 | 451 | 920 | 122 | 225 A | 16,200 |
| 467 | QDBTES 70 DISJ. 225A + CHAVE GERAL | Sobrepor | 70 | 457 | 1053 | 451 | 1048 | 122 | 225 A | 19,000 |
Sim. Os quadros DIN da Linha Metal são fabricados "para instalação de disjuntores de todas as marcas existentes no mercado". O Quadro Eurogomes 150/225A cita nominalmente Siemens, GE, Eletromar e Pial Legrand, com exceção da marca ING no modelo de 225A.

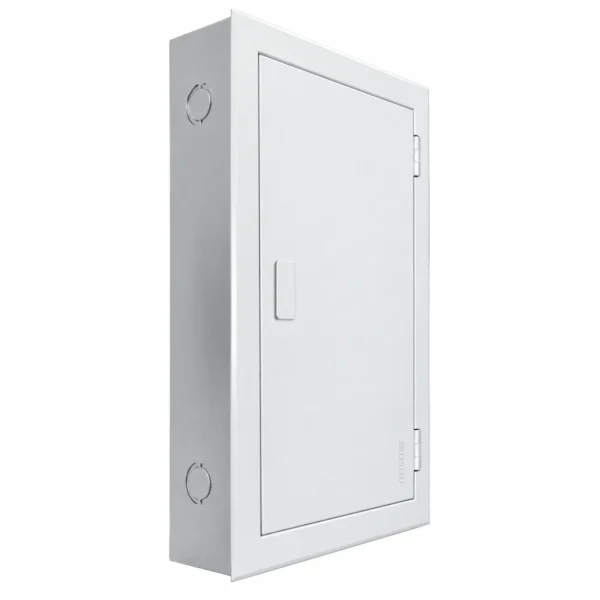

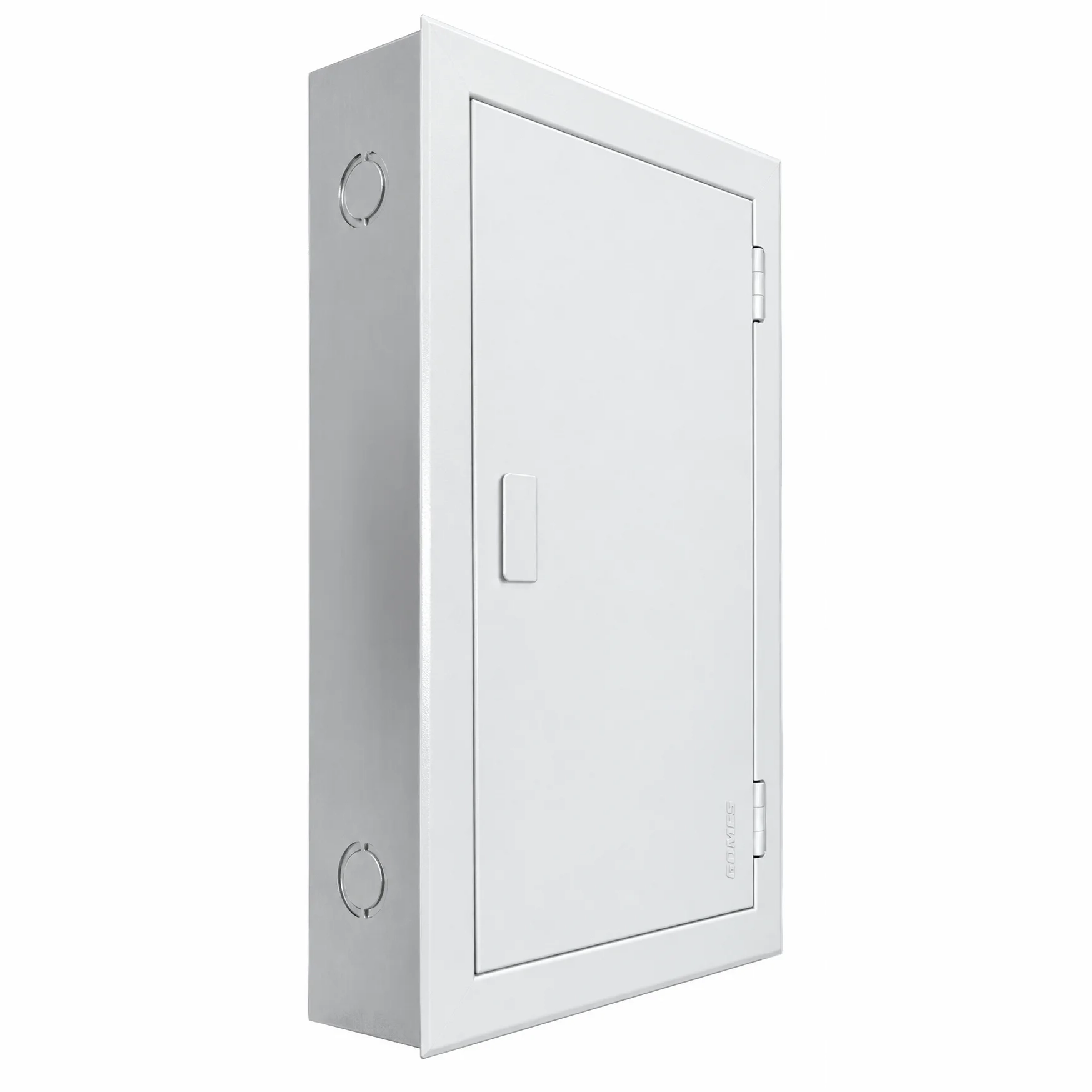

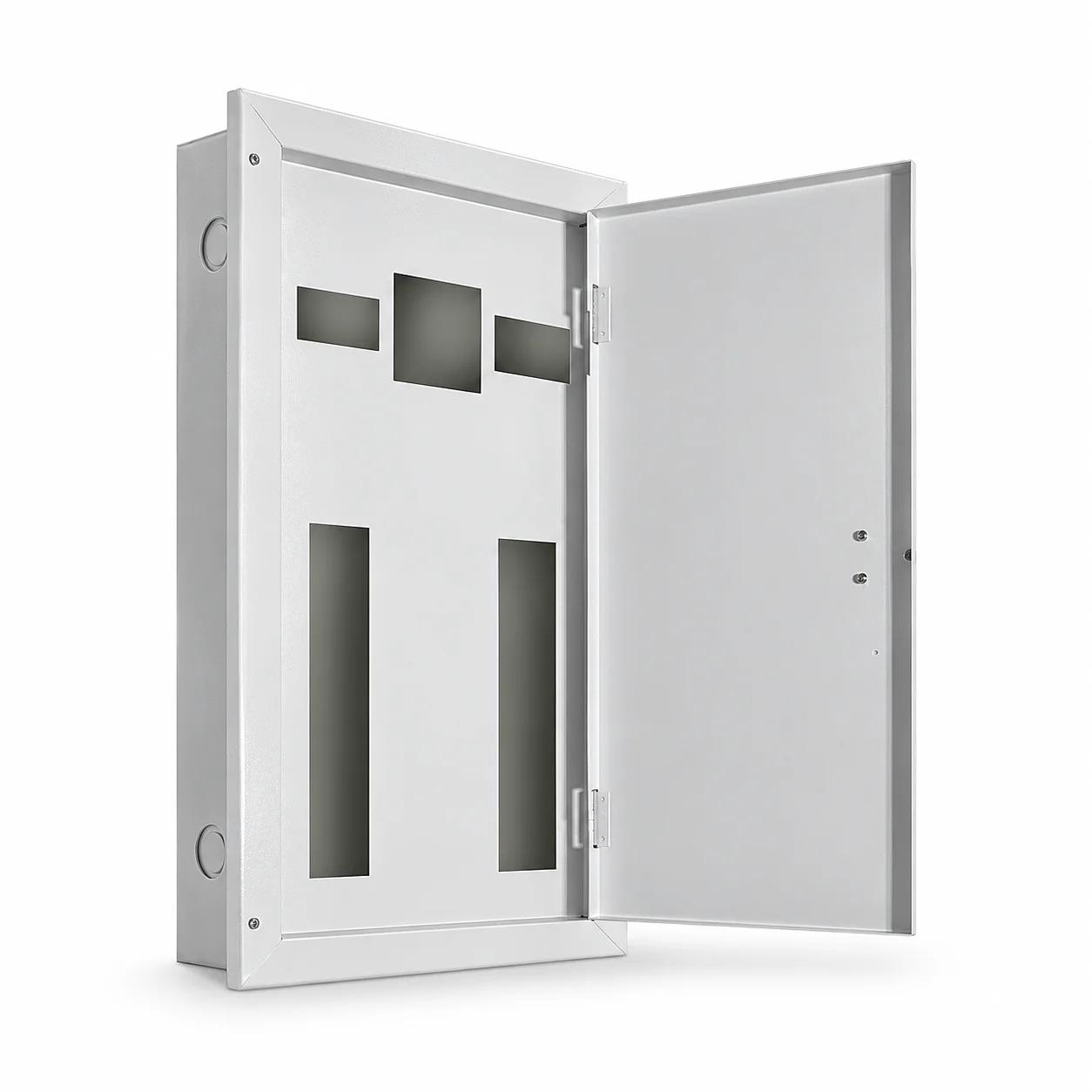

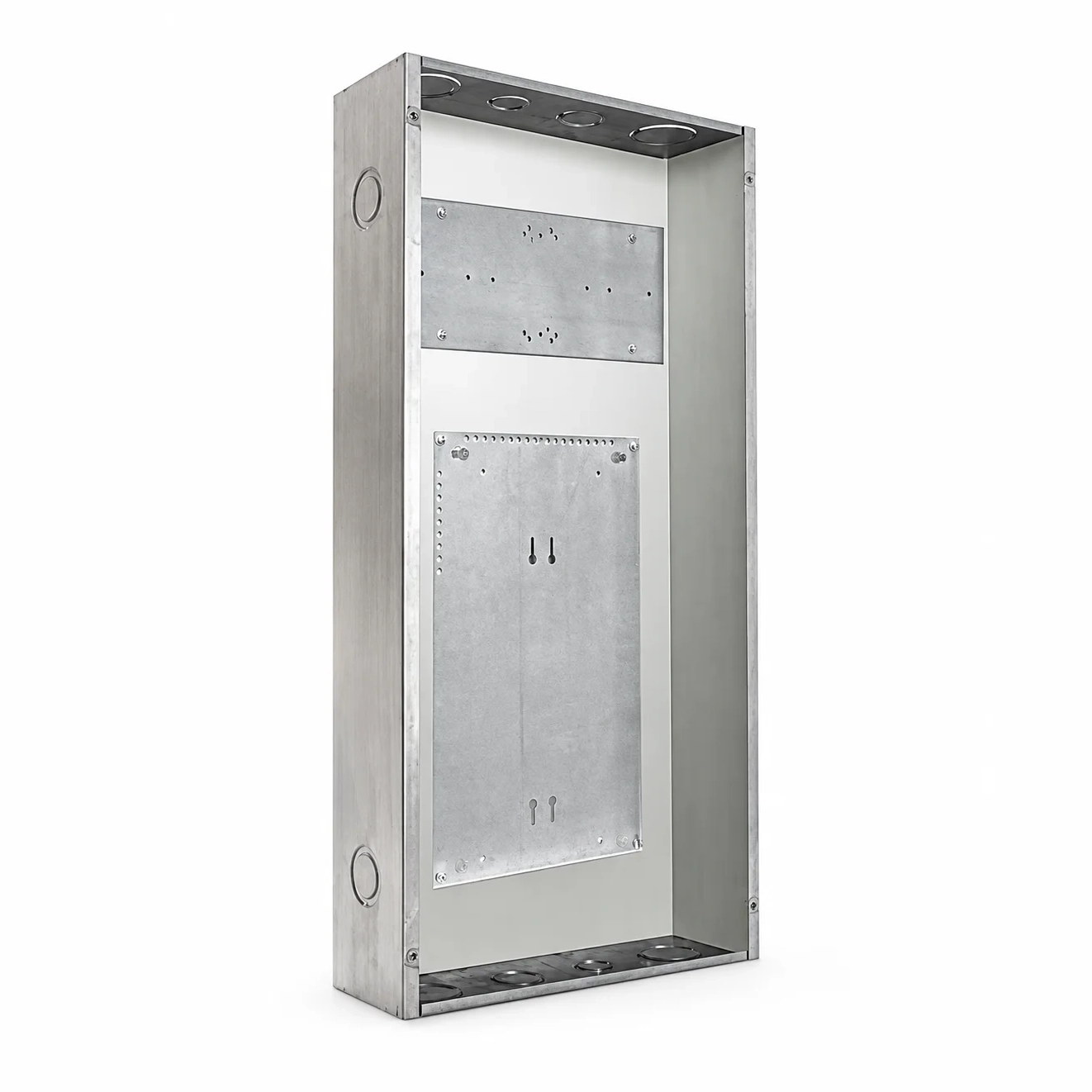

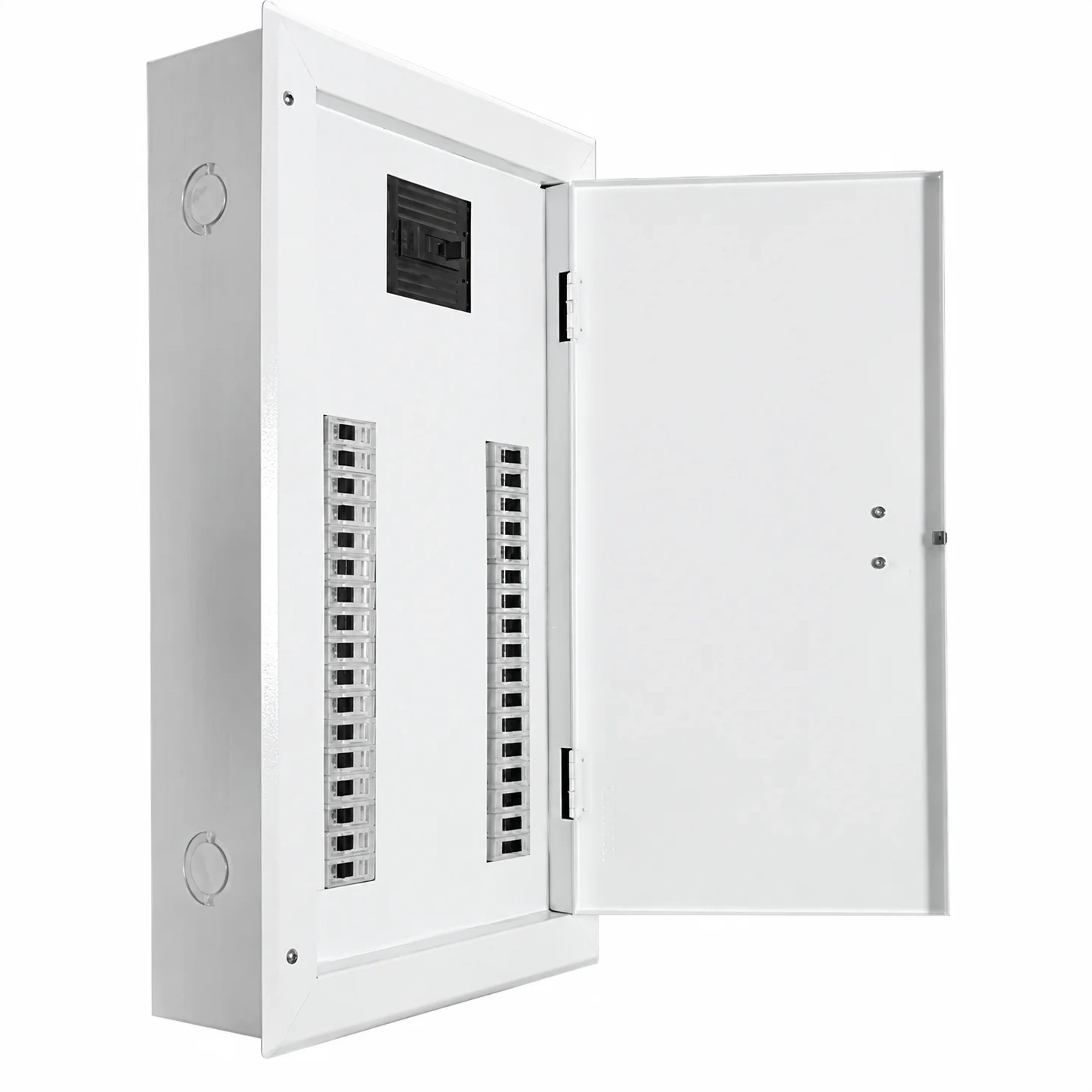

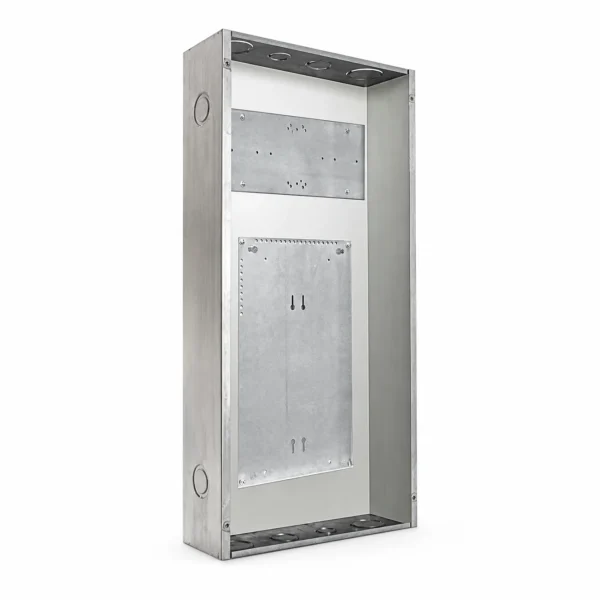

No modelo embutir, a guarnição com porta fica na cor branca e a caixa fica embutida na parede, em chapa galvanizada. No modelo sobrepor, tanto a porta quanto a caixa ficam na cor branca e são fixadas sobre a parede.
Não. Os quadros de distribuição e de comando são fornecidos sem disjuntores, conforme indicado no próprio catálogo.

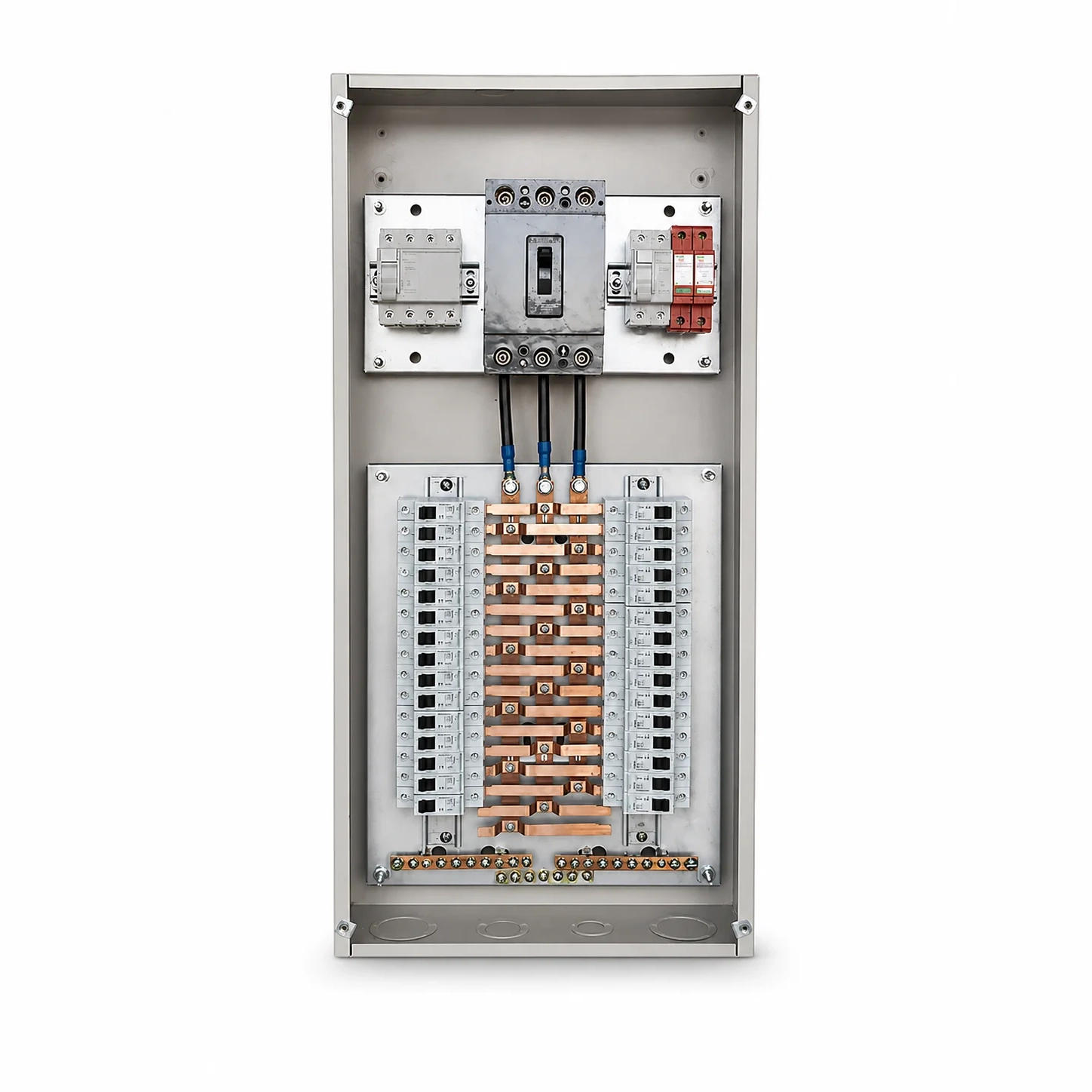

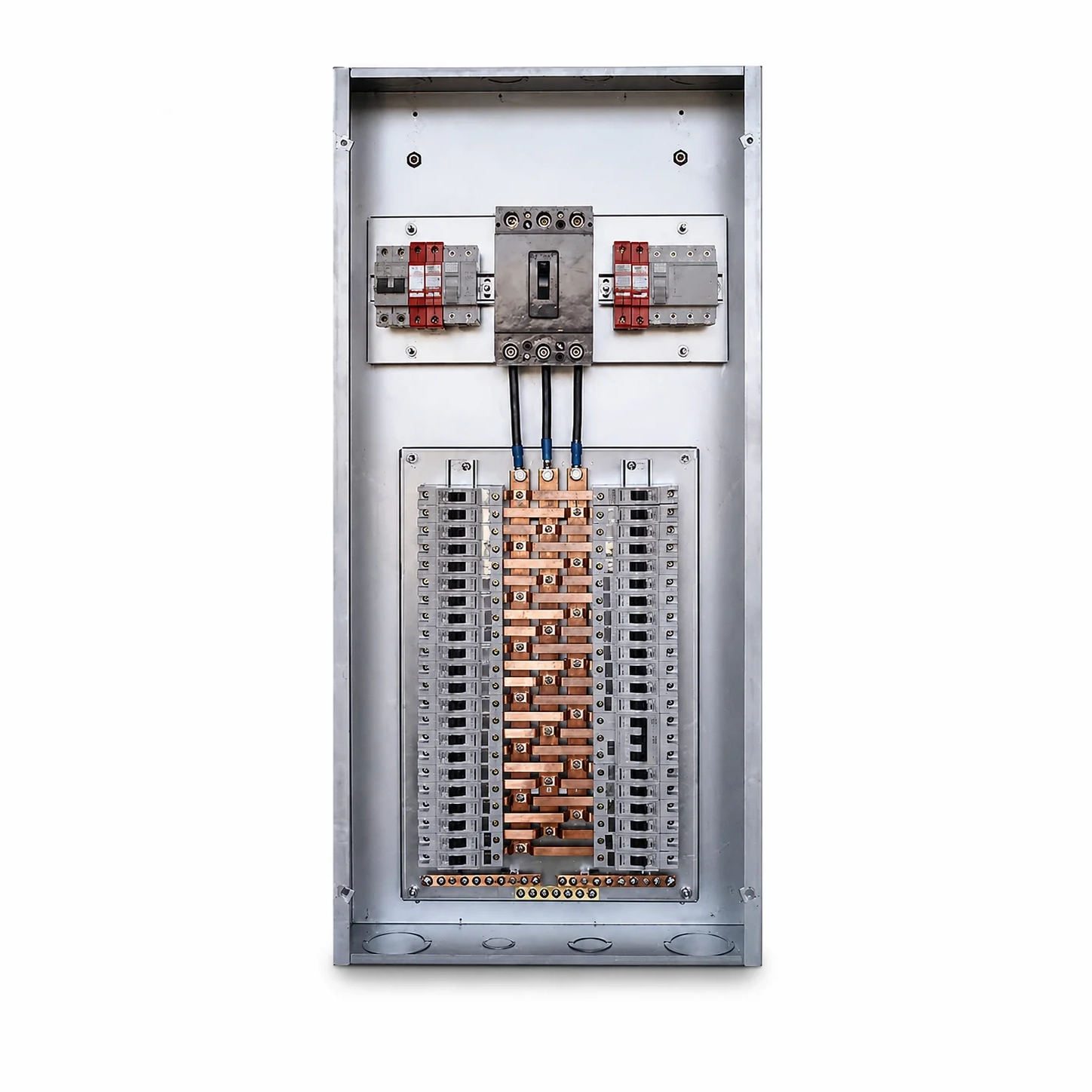

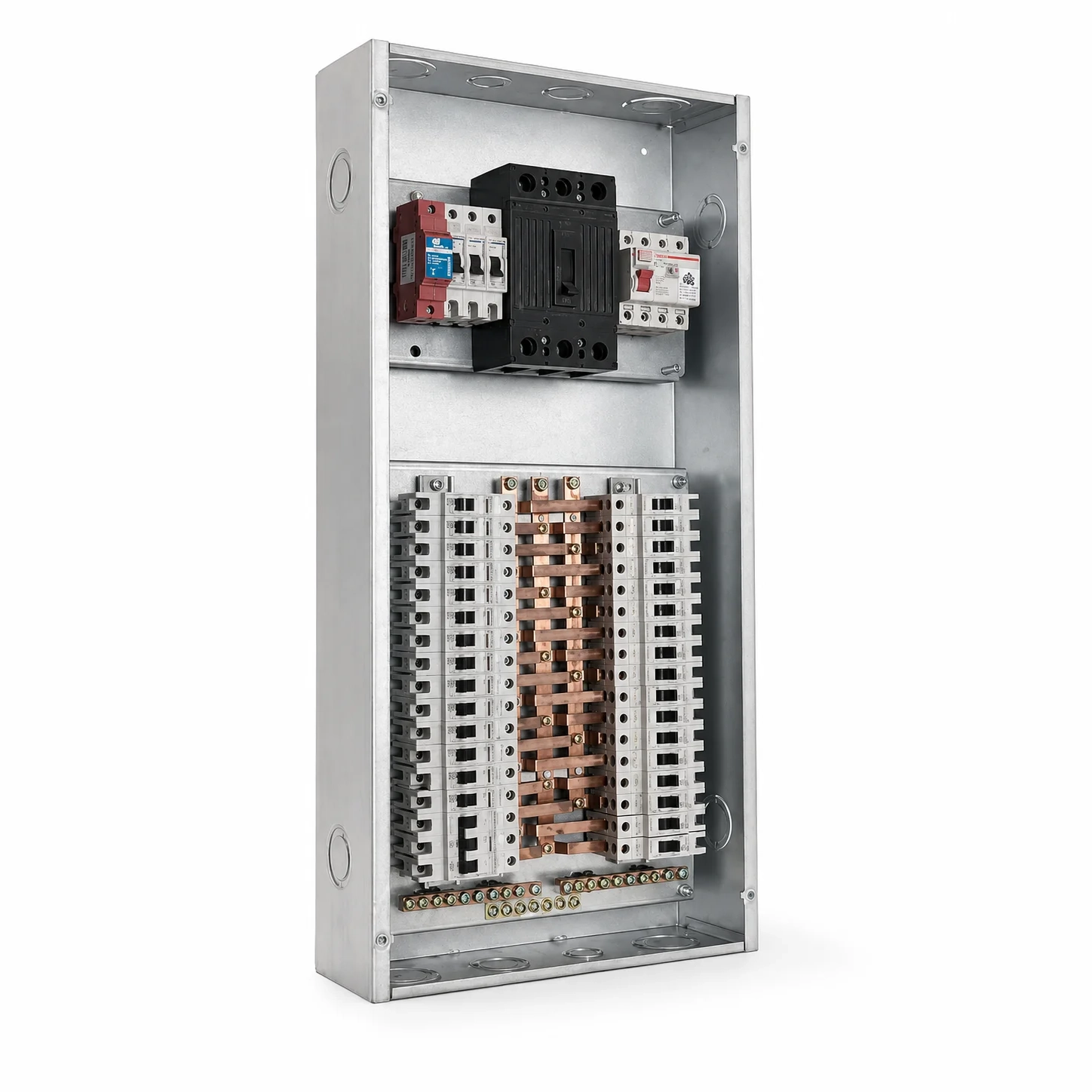

É um espaço de 11 módulos reservado no quadro, separado dos disjuntores normais, para instalação do disjuntor Geral junto com um dispositivo DR (Diferencial Residual) ou DPS (Dispositivo de Proteção contra Surtos).
IP54, com vedação em borracha na porta contra poeira e respingos de água.
30 tamanhos, do QCE 13 (200x200x150mm) ao QCE 26 (1200x800x350mm).
As duas formas: atendimento direto pela fábrica em Juiz de Fora, MG, e também por uma rede de representantes regionais em todo o território nacional.
Av. Presidente Juscelino Kubitschek, 5503, Nova Era, Juiz de Fora, MG, em sede própria de 6.000 m².
Desde 1971, mais de 50 anos de operação contínua.
A Linha Metal é fabricada em chapa de aço galvanizado, voltada para instalações de maior porte.
A Linha Plast-Gomes é injetada em PSAI (plástico), voltada para obras residenciais.
