A família reúne componentes de distribuição, neutro e derivação com diferentes correntes, dimensões e quantidades de furos. Os modelos atendem quadros DIN de 100 A, 150 A e 225 A, além de aplicações de até 420 A.
Barras de cobre com parafusos e isoladores, barras de neutro isolado e barras de derivação para quadros elétricos.
A família reúne componentes de distribuição, neutro e derivação com diferentes correntes, dimensões e quantidades de furos. Os modelos atendem quadros DIN de 100 A, 150 A e 225 A, além de aplicações de até 420 A.
| Corrente nominal | 125 A, 200 A, 280 A, 40 A, 420 A, 80 A |
|---|---|
| Material principal | Cobre |
| Dimensões | Variam conforme o código; consulte a tabela técnica. |
| Quantidade de furos | De 5 a 21 furos nos modelos especificados. |
| Itens inclusos | Parafusos e isoladores nos códigos indicados. |
| Código | Referência | Corrente | Dimensões | Furos |
|---|---|---|---|---|

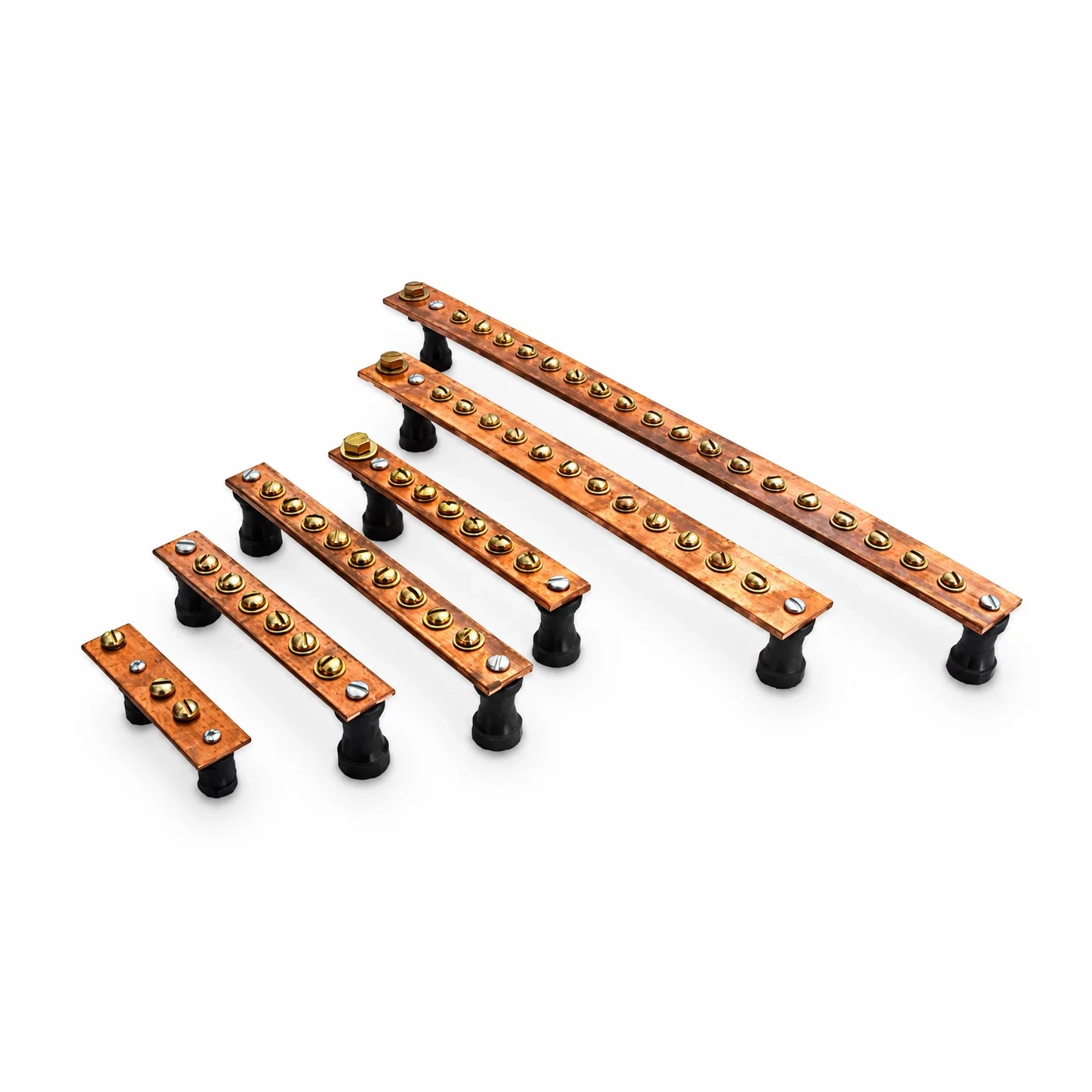

| 1100 | Barra de cobre com parafusos e isoladores | 200 A | 1 x 1/8 x 104 mm | 5 |
| 1104 | Barra de cobre com parafusos e isoladores | 200 A | 1 x 1/8 x 160 mm | 8 |
| 1105 | Barra de cobre com parafusos e isoladores | 280 A | 1 x 3/16 x 220 mm | 11 |
| 1101 | Barra de cobre com parafusos e isoladores | 280 A | 1 x 3/16 x 181 mm | 9 |
| 1102 | Barra de cobre com parafusos e isoladores | 420 A | 1 1/2 x 3/16 x 341 mm | 15 |
| 1103 | Barra de cobre com parafusos e isoladores | 420 A | 1 1/2 x 3/16 x 480 mm | 21 |

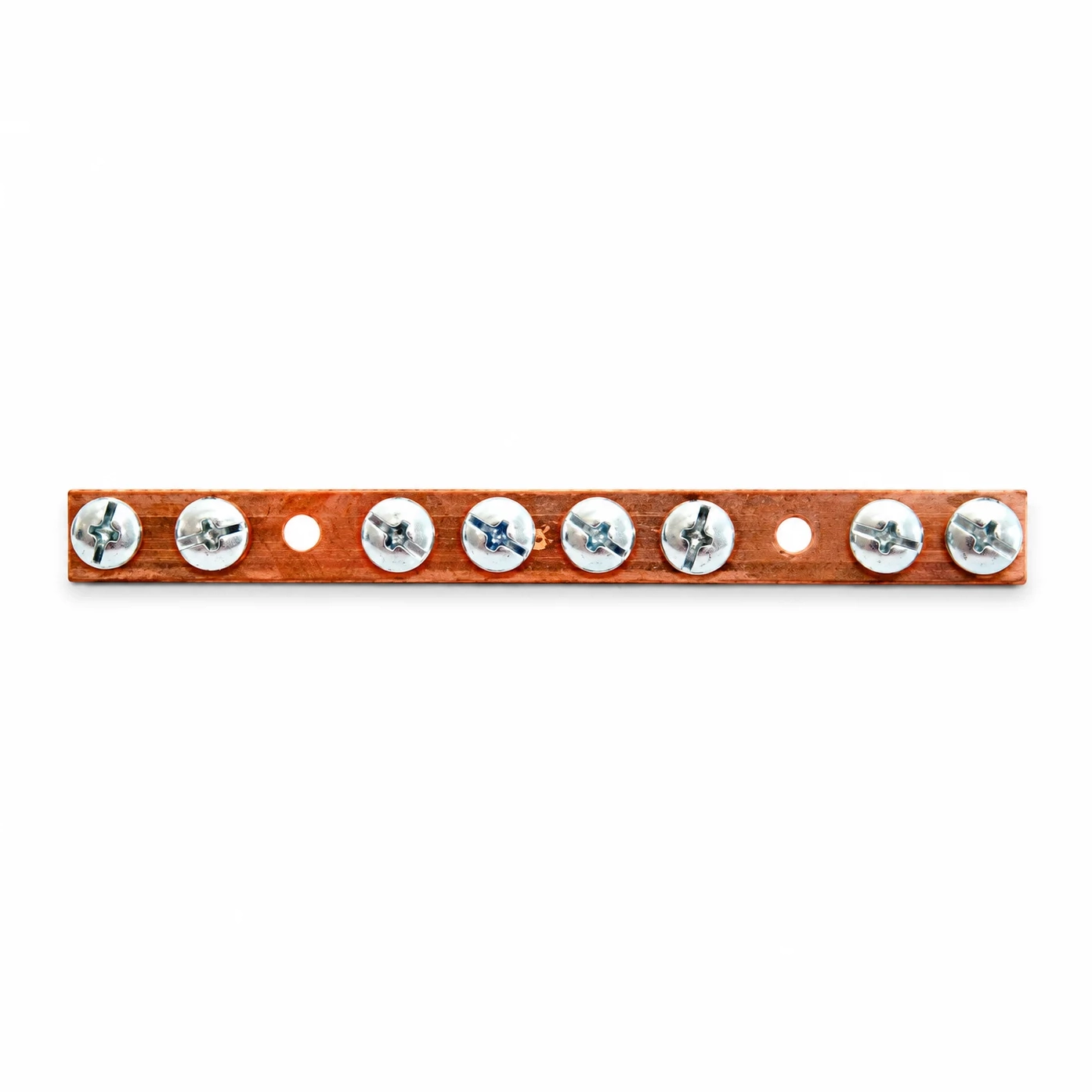

| 947 | Barra de neutro isolado com parafusos e isolador | 80 A | 1/2 x 3/32 x 127 mm | 10 |

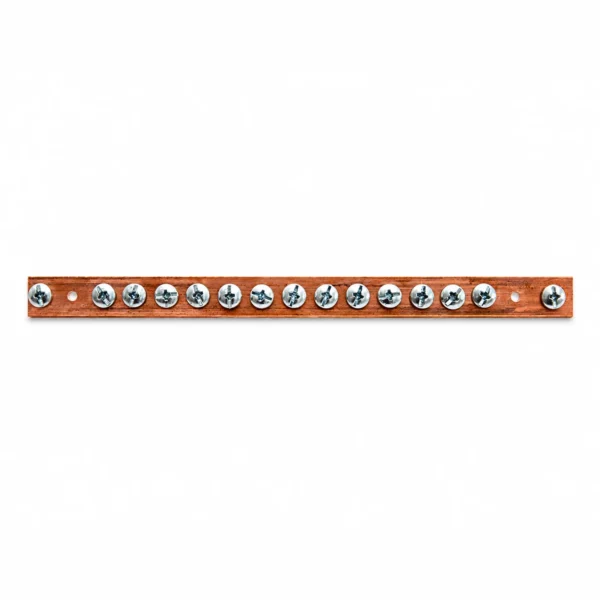

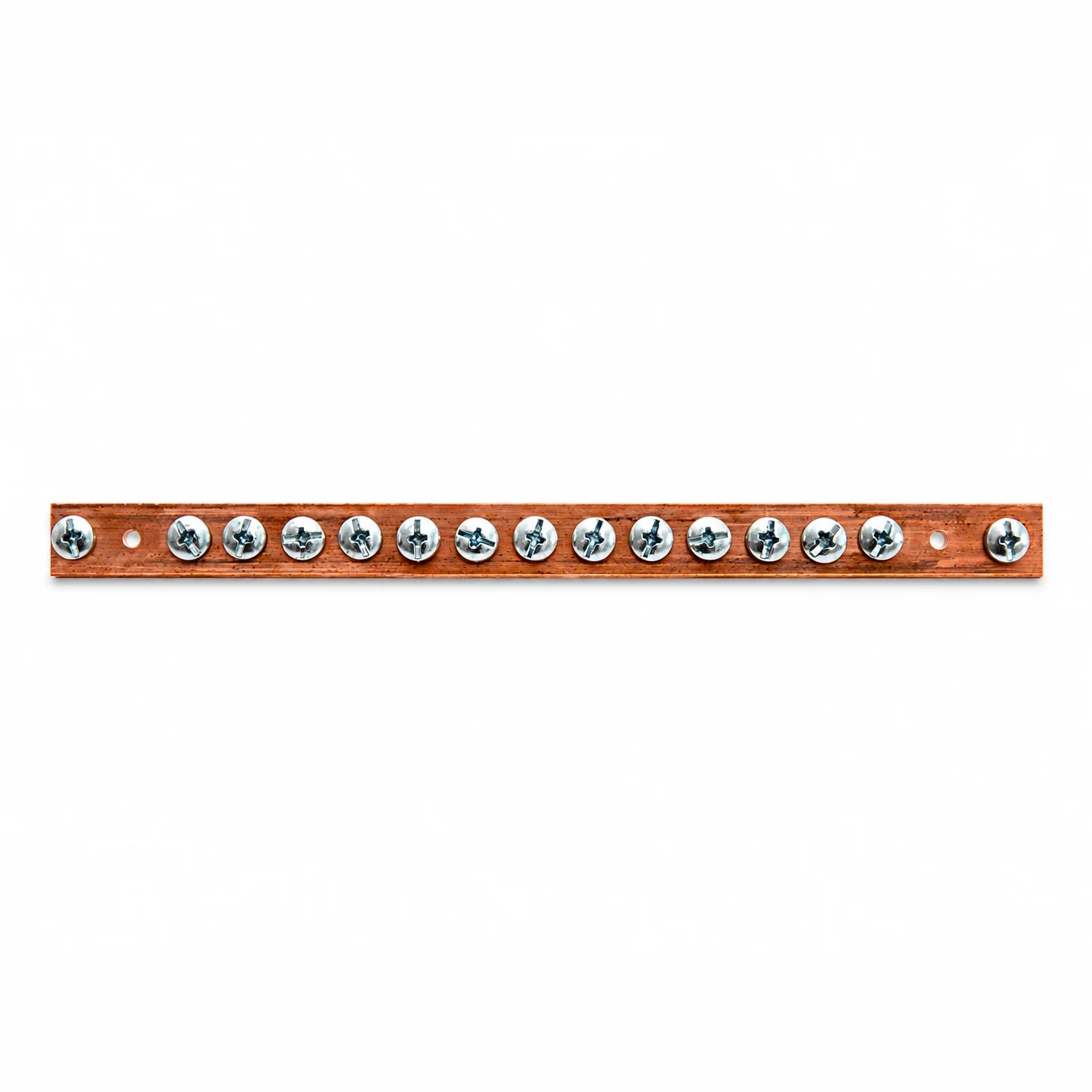

| 996 | Barra de neutro isolado com parafusos e isolador | 125 A | 5/8 x 1/8 x 215 mm | 17 |
| 6776 | Barra de derivação central para quadros 150/225A DIN | 40 A | 120 mm | |
| 6777 | Barra de derivação lateral para quadros 150/225A DIN | 40 A | 120 mm | |
| 6774 | Barra de derivação central para quadros 100A DIN | 40 A | 90 mm | |
| 6775 | Barra de derivação lateral para quadros 100A DIN | 40 A | 90 mm |
Sim. Os quadros DIN da Linha Metal são fabricados "para instalação de disjuntores de todas as marcas existentes no mercado". O Quadro Eurogomes 150/225A cita nominalmente Siemens, GE, Eletromar e Pial Legrand, com exceção da marca ING no modelo de 225A.
No modelo embutir, a guarnição com porta fica na cor branca e a caixa fica embutida na parede, em chapa galvanizada. No modelo sobrepor, tanto a porta quanto a caixa ficam na cor branca e são fixadas sobre a parede.
Não. Os quadros de distribuição e de comando são fornecidos sem disjuntores, conforme indicado no próprio catálogo.
É um espaço de 11 módulos reservado no quadro, separado dos disjuntores normais, para instalação do disjuntor Geral junto com um dispositivo DR (Diferencial Residual) ou DPS (Dispositivo de Proteção contra Surtos).
IP54, com vedação em borracha na porta contra poeira e respingos de água.
30 tamanhos, do QCE 13 (200x200x150mm) ao QCE 26 (1200x800x350mm).
As duas formas: atendimento direto pela fábrica em Juiz de Fora, MG, e também por uma rede de representantes regionais em todo o território nacional.
Av. Presidente Juscelino Kubitschek, 5503, Nova Era, Juiz de Fora, MG, em sede própria de 6.000 m².
Desde 1971, mais de 50 anos de operação contínua.
A Linha Metal é fabricada em chapa de aço galvanizado, voltada para instalações de maior porte.
A Linha Plast-Gomes é injetada em PSAI (plástico), voltada para obras residenciais.
