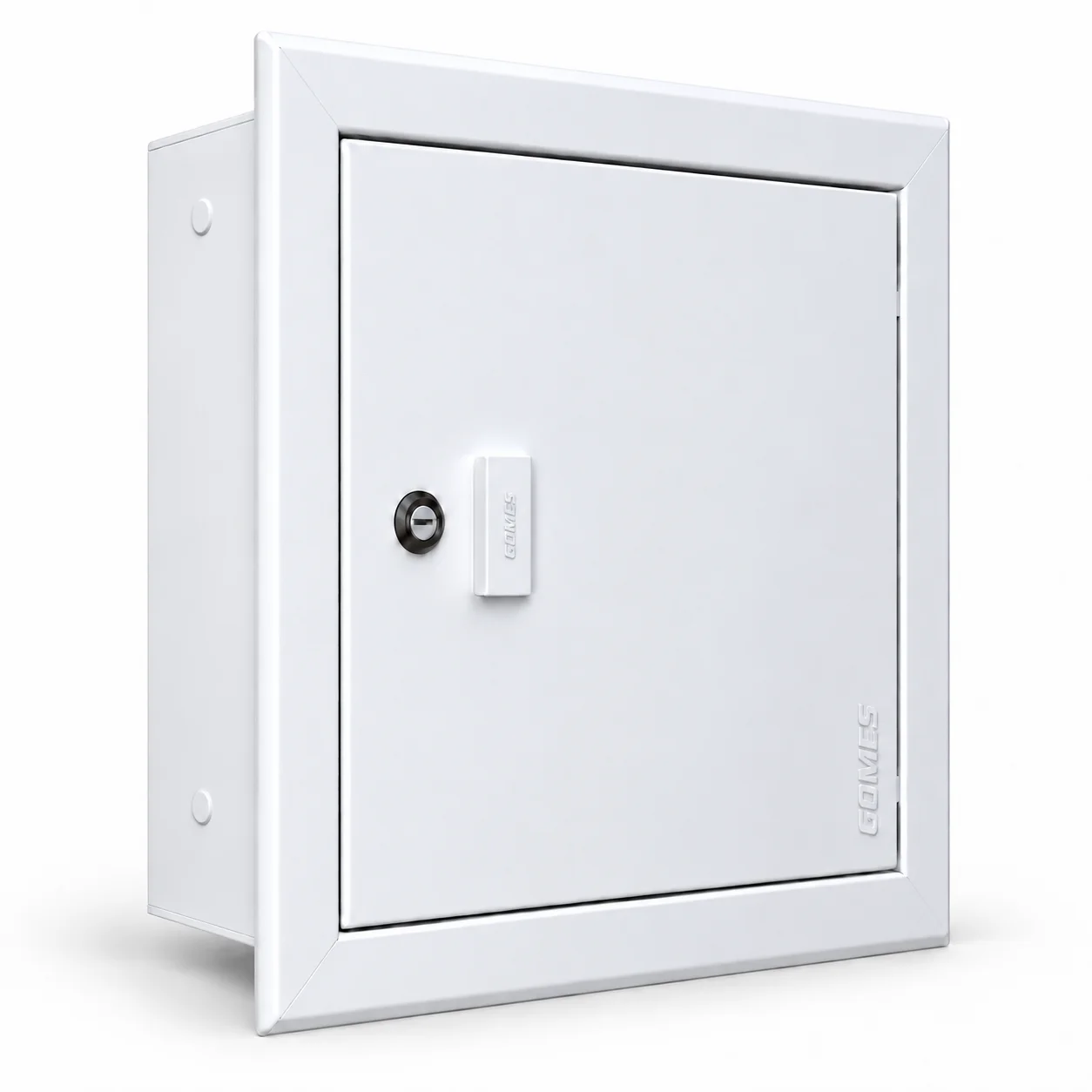

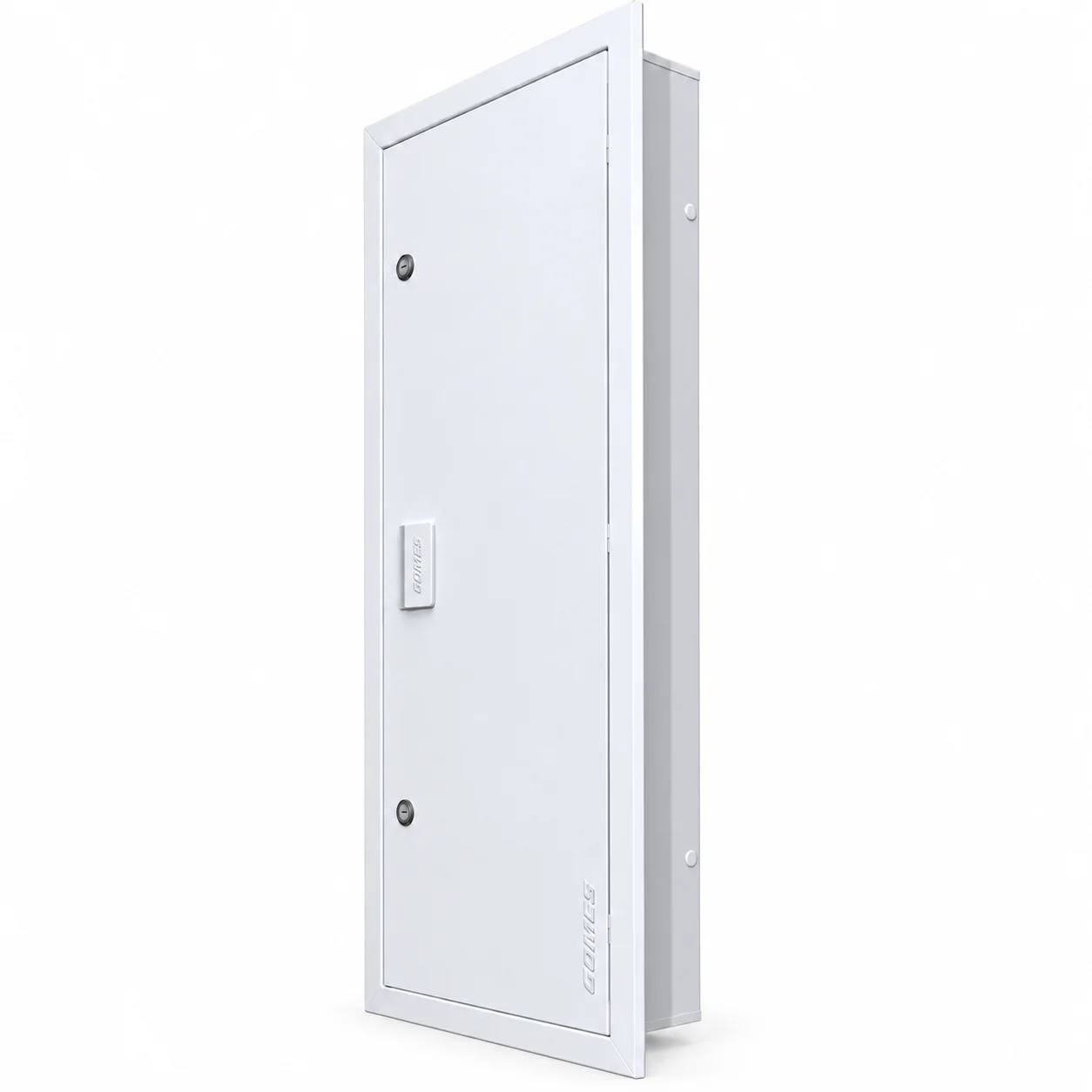

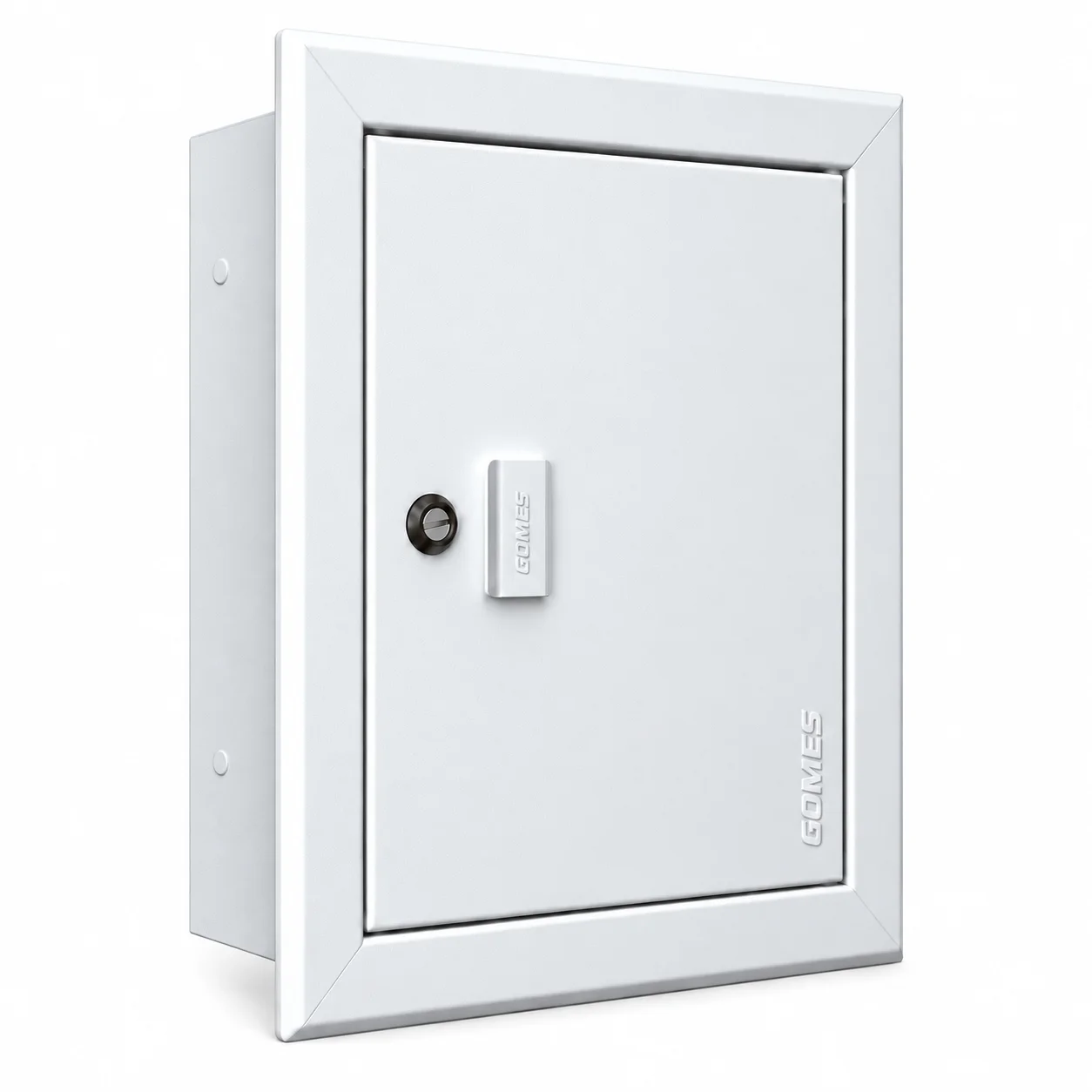

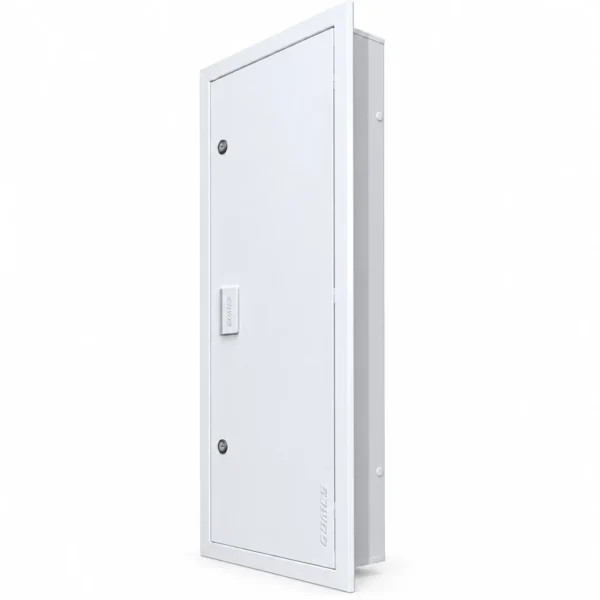

Quadros de comando de embutir com moldura removível, placa de montagem e grau de proteção IP40.

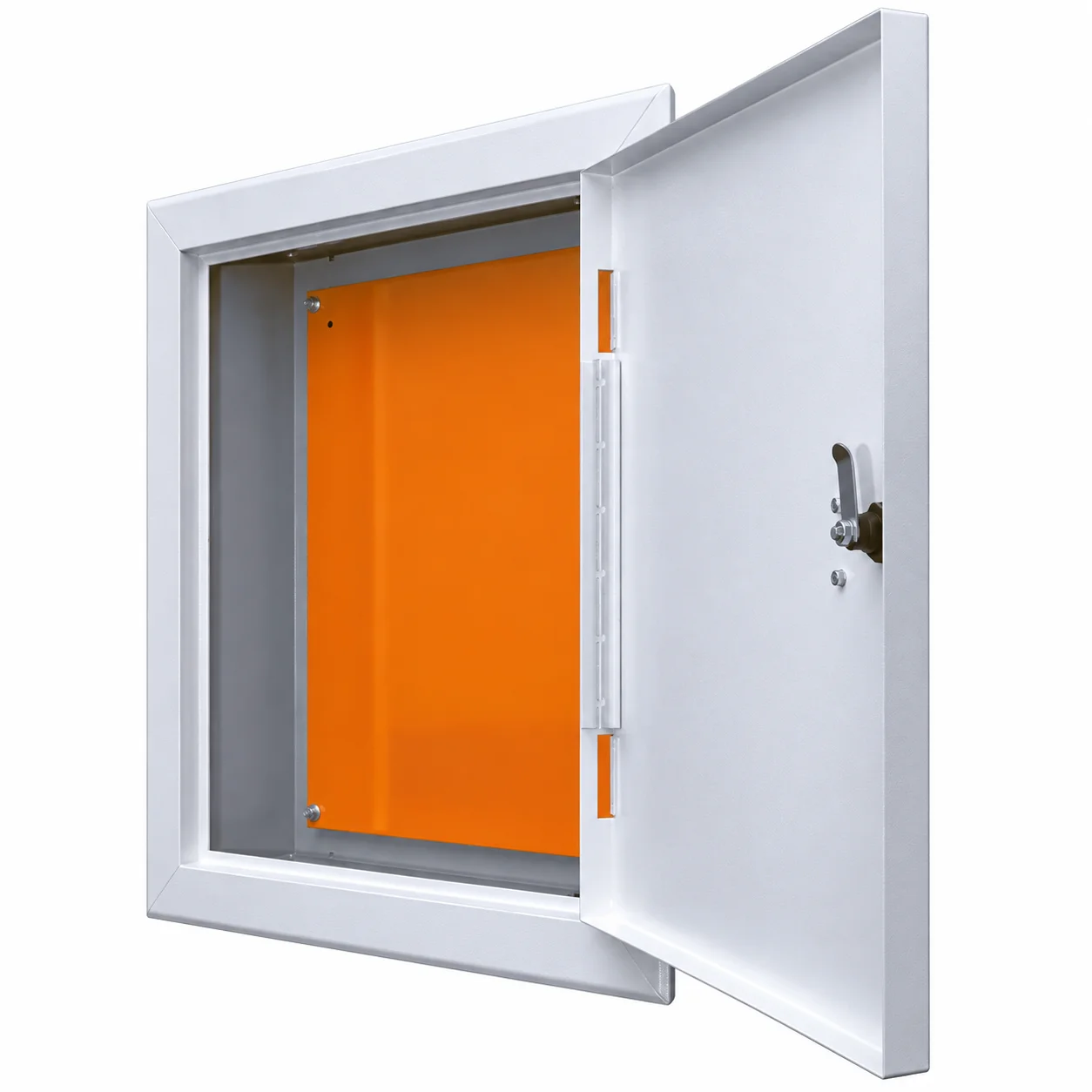

A linha QCEMB é destinada a conjuntos elétricos e eletrônicos, comando de máquinas, motores e equipamentos de automação. Possui caixa em chapa de aço zincada, moldura e porta brancas, caixa bege e placa de montagem laranja.
| Instalação | Embutir |
|---|---|
| Grau de proteção | IP40 |
| Material principal | Chapa de aço galvanizado |
| Cor do acabamento | Bege claro, Branco |
| Dimensões externas (mm) | De 400 x 400 x 120 mm a 1200 x 600 x 170 mm. |
| Profundidade útil (mm) | 107 mm ou 157 mm. |
| Dimensões da placa de montagem (mm) | Variam conforme o código; consulte a tabela técnica. |
| Bitola da chapa (mm) | 0,80 mm a 1,25 mm, conforme o componente. |
| Tipo de fecho | Fenda metálica. |
| Quantidade de portas | 1 porta. |
| Cor da placa de montagem | Laranja RAL 2004. |

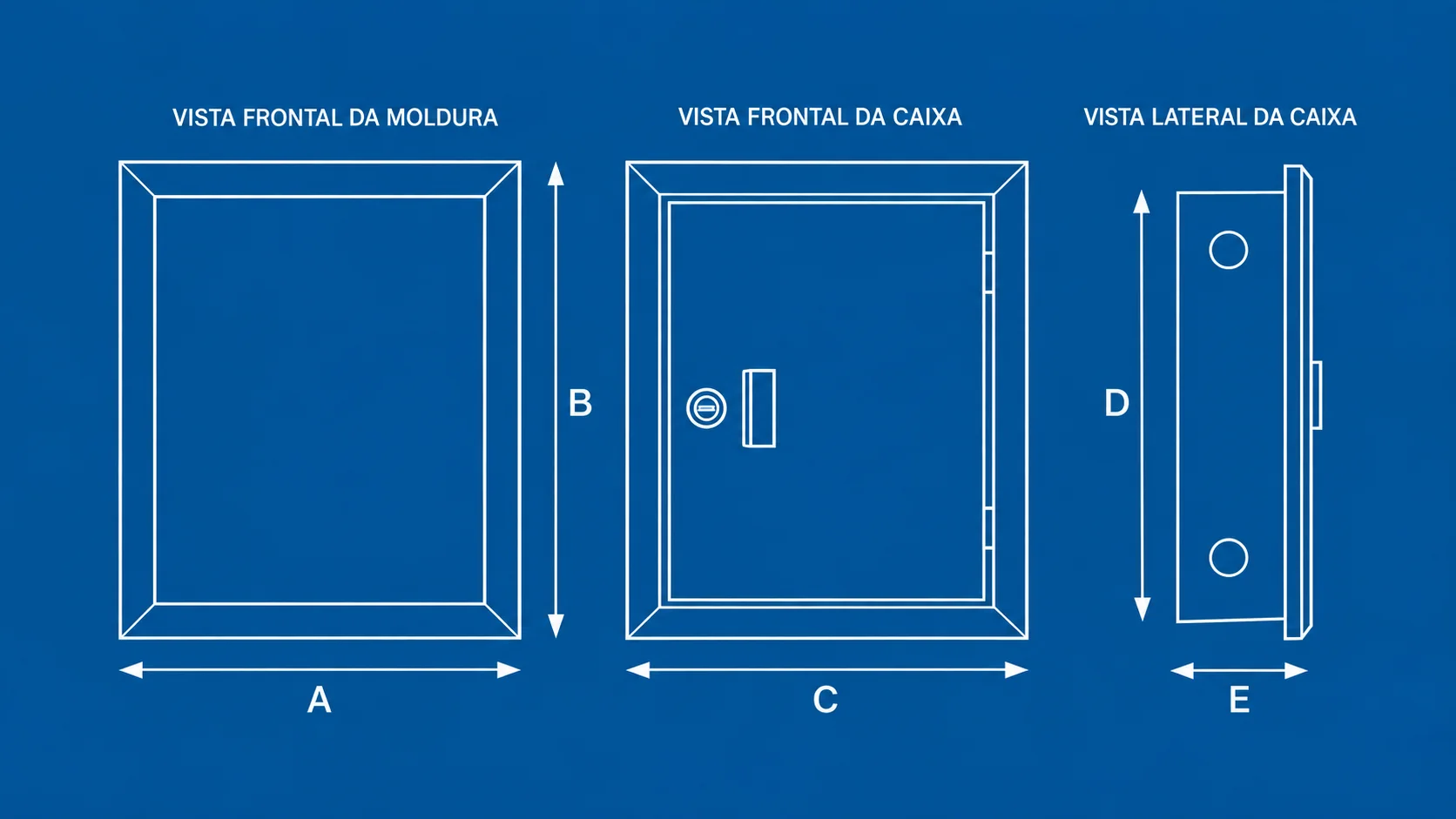

| Código | Referência | Caixa - altura (mm) | Caixa - largura (mm) | Prof. total (mm) | Prof. útil (mm) | Chapa caixa (mm) | Moldura - altura (mm) | Moldura - largura (mm) | Chapa moldura (mm) | Placa - altura (mm) | Placa - largura (mm) | Chapa placa (mm) | Fechos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1330 | QCEMB 30 | 400 | 400 | 120 | 107 | 0,80 | 485 | 485 | 0,80 | 345 | 345 | 0,80 | 1 |
| 1331 | QCEMB 31 | 500 | 400 | 120 | 107 | 0,80 | 585 | 485 | 0,80 | 445 | 345 | 0,80 | 1 |
| 1332 | QCEMB 32 | 600 | 500 | 120 | 107 | 0,80 | 685 | 585 | 0,80 | 545 | 445 | 0,90 | 1 |
| 1333 | QCEMB 33 | 800 | 500 | 120 | 107 | 0,80 | 885 | 585 | 1,25 | 745 | 445 | 1,25 | 2 |
| 1339 | QCEMB 39 | 800 | 600 | 120 | 107 | 0,80 | 885 | 685 | 1,25 | 745 | 545 | 0,80 | 2 |
| 1334 | QCEMB 34 | 800 | 600 | 170 | 157 | 0,80 | 885 | 685 | 1,25 | 745 | 545 | 1,25 | 2 |
| 1335 | QCEMB 35 | 1000 | 500 | 120 | 107 | 0,90 | 1085 | 585 | 1,25 | 945 | 445 | 1,25 | 2 |
| 1340 | QCEMB 40 | 1000 | 600 | 120 | 107 | 0,90 | 1085 | 685 | 1,25 | 945 | 545 | 1,25 | 2 |
| 1336 | QCEMB 36 | 1000 | 600 | 170 | 157 | 0,90 | 1085 | 685 | 1,25 | 945 | 545 | 1,25 | 2 |
| 1337 | QCEMB 37 | 1200 | 500 | 120 | 107 | 0,90 | 1285 | 585 | 1,25 | 1145 | 445 | 1,25 | 2 |
| 1341 | QCEMB 41 | 1200 | 600 | 120 | 107 | 0,90 | 1285 | 685 | 1,25 | 1145 | 545 | 1,25 | 2 |
| 1338 | QCEMB 38 | 1200 | 600 | 170 | 157 | 0,90 | 1285 | 685 | 1,25 | 1145 | 545 | 1,25 | 2 |
Sim. Os quadros DIN da Linha Metal são fabricados "para instalação de disjuntores de todas as marcas existentes no mercado". O Quadro Eurogomes 150/225A cita nominalmente Siemens, GE, Eletromar e Pial Legrand, com exceção da marca ING no modelo de 225A.
No modelo embutir, a guarnição com porta fica na cor branca e a caixa fica embutida na parede, em chapa galvanizada. No modelo sobrepor, tanto a porta quanto a caixa ficam na cor branca e são fixadas sobre a parede.
Não. Os quadros de distribuição e de comando são fornecidos sem disjuntores, conforme indicado no próprio catálogo.
É um espaço de 11 módulos reservado no quadro, separado dos disjuntores normais, para instalação do disjuntor Geral junto com um dispositivo DR (Diferencial Residual) ou DPS (Dispositivo de Proteção contra Surtos).
IP54, com vedação em borracha na porta contra poeira e respingos de água.
30 tamanhos, do QCE 13 (200x200x150mm) ao QCE 26 (1200x800x350mm).
As duas formas: atendimento direto pela fábrica em Juiz de Fora, MG, e também por uma rede de representantes regionais em todo o território nacional.
Av. Presidente Juscelino Kubitschek, 5503, Nova Era, Juiz de Fora, MG, em sede própria de 6.000 m².
Desde 1971, mais de 50 anos de operação contínua.
A Linha Metal é fabricada em chapa de aço galvanizado, voltada para instalações de maior porte.
A Linha Plast-Gomes é injetada em PSAI (plástico), voltada para obras residenciais.
