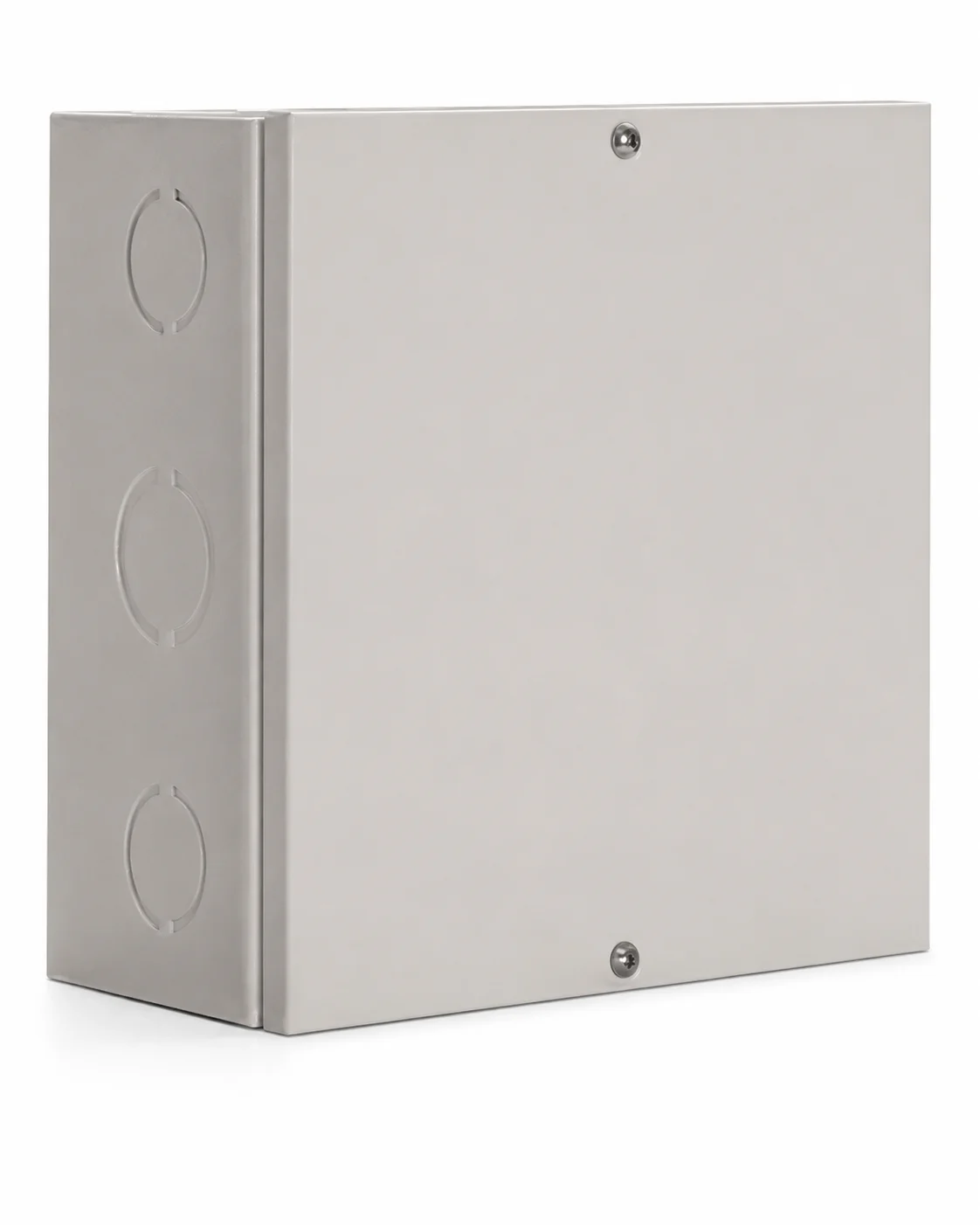

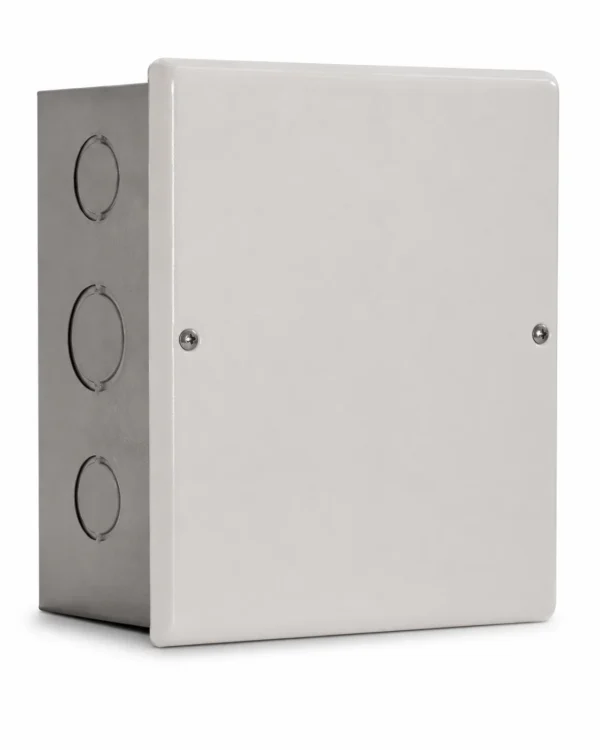

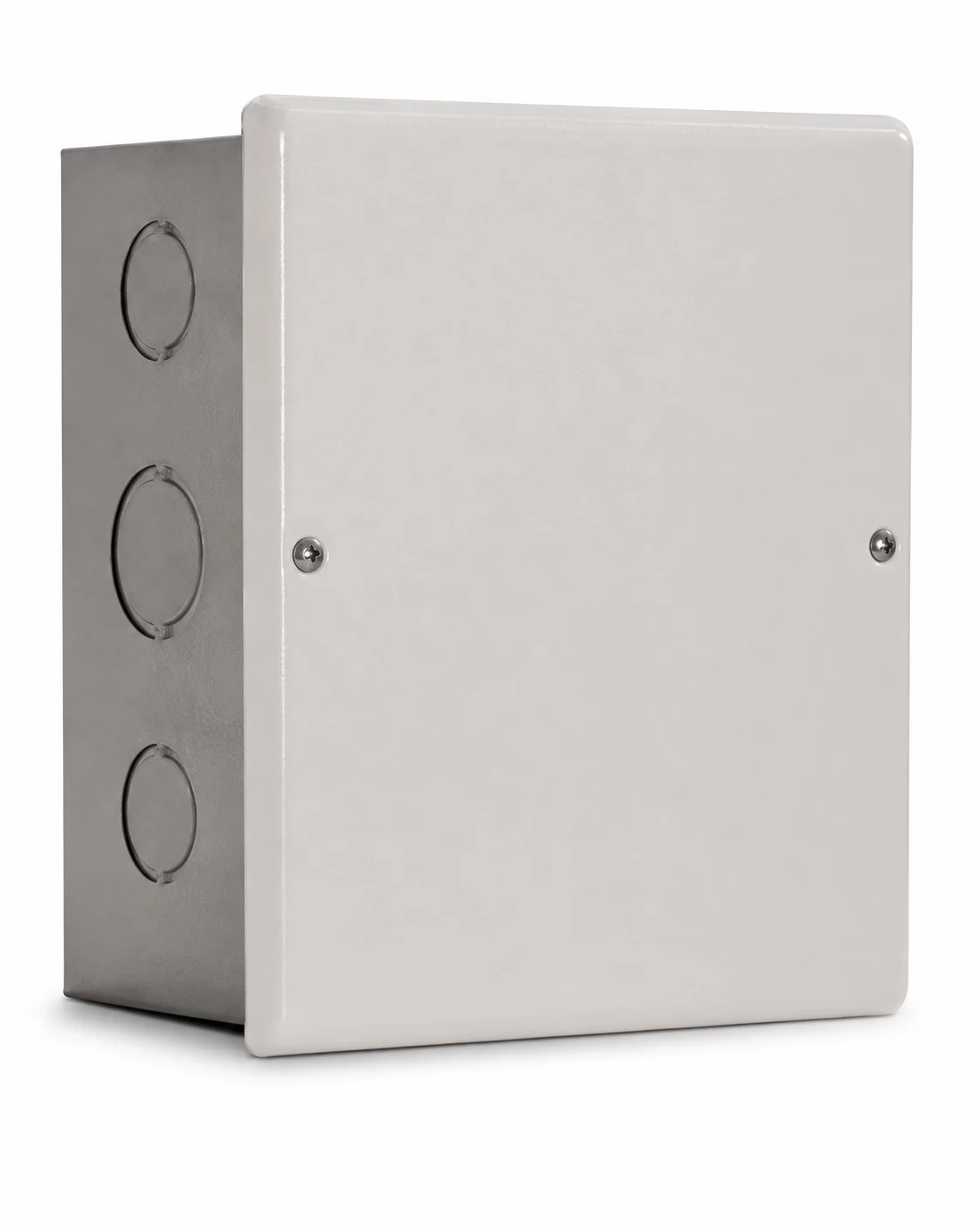

As caixas de embutir possuem tampa branca com pintura eletrostática epóxi a pó e caixa em chapa galvanizada. Nas versões de sobrepor, tampa e caixa recebem acabamento branco.
Caixas de passagem metálicas para instalações elétricas, disponíveis em seis tamanhos e versões de embutir ou sobrepor.
As caixas de embutir possuem tampa branca com pintura eletrostática epóxi a pó e caixa em chapa galvanizada. Nas versões de sobrepor, tampa e caixa recebem acabamento branco.
| Instalação | Embutir, Sobrepor |
|---|---|
| Material principal | Chapa de aço galvanizado |
| Cor do acabamento | Branco |
| Dimensões externas (mm) | De 120 x 120 x 68 mm a 500 x 500 x 150 mm. |
| Bitola da chapa (mm) | 0,75 mm ou 0,80 mm. |

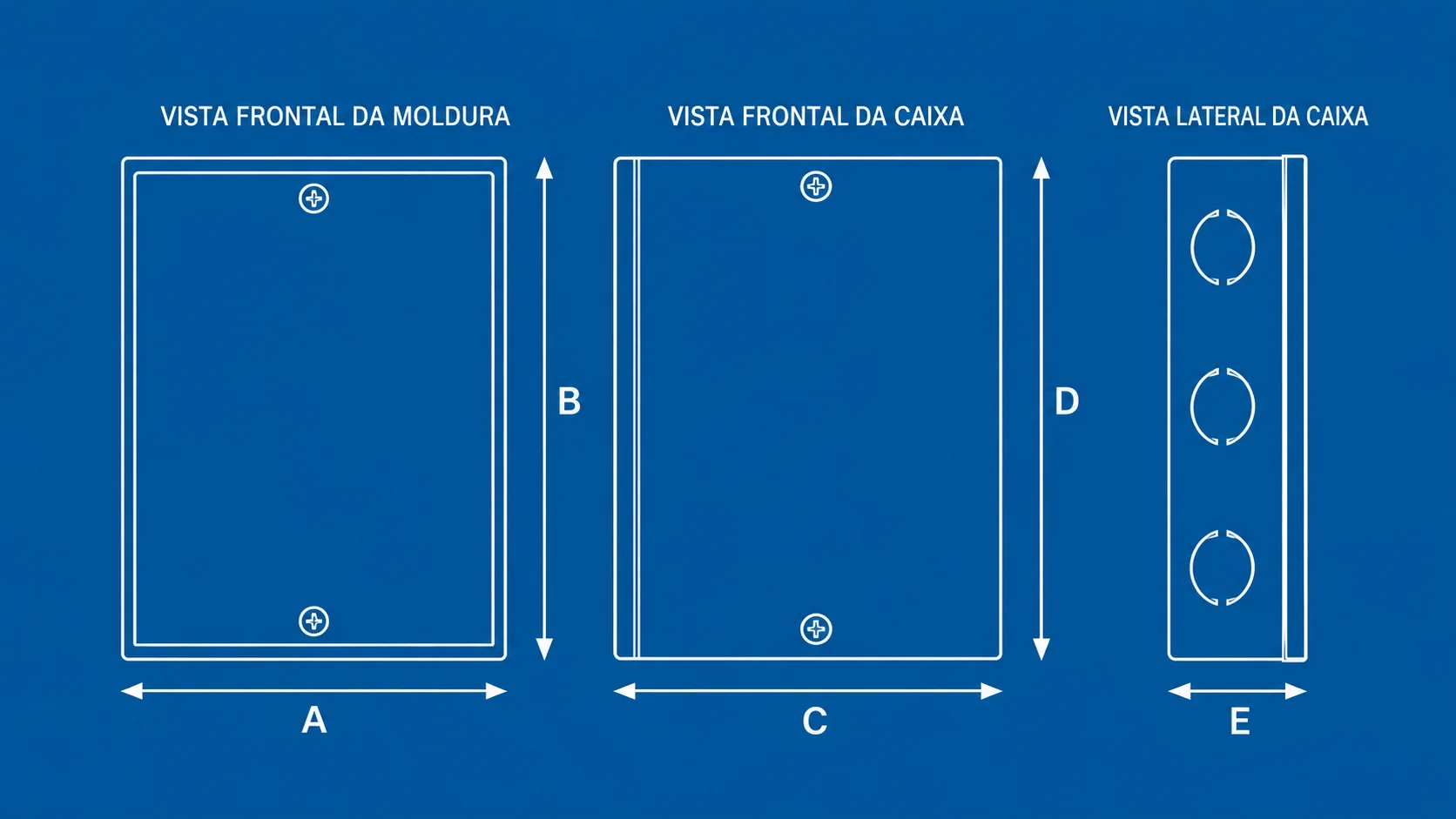

| Código | Referência | Instalação | A (mm) | B (mm) | C (mm) | Unid. por embalagem | Chapa caixa (mm) | Chapa porta (mm) | Chapa placa (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 3201 | CAIXA CPE 120 x 120 x 68 | Embutir | 120 | 120 | 68 | 12 | 0,75 | 0,75 | 0,75 |
| 3301 | CAIXA CPE 150 x 150 x 100 | Embutir | 150 | 150 | 100 | 12 | 0,75 | 0,75 | 0,75 |
| 3417 | CAIXA CPE 200 x 200 x 100 | Embutir | 200 | 200 | 100 | 12 | 0,75 | 0,75 | 0,75 |
| 3441 | CAIXA CPE 300 x 300 x 100 | Embutir | 300 | 300 | 100 | 6 | 0,75 | 0,75 | 0,75 |
| 3841 | CAIXA CPE 400 x 400 x 100 | Embutir | 400 | 400 | 100 | 6 | 0,75 | 0,75 | 0,75 |
| 3842 | CAIXA CPE 500 x 500 x 150 | Embutir | 500 | 500 | 150 | 2 | 0,80 | 0,80 | 0,80 |
| 158 | CAIXA CPS 120 x 120 x 68 | Sobrepor | 120 | 120 | 68 | 12 | 0,75 | 0,75 | 0,75 |
| 159 | CAIXA CPS 150 x 150 x 100 | Sobrepor | 150 | 150 | 80 | 12 | 0,75 | 0,75 | 0,75 |
| 167 | CAIXA CPS 200 x 200 x 100 | Sobrepor | 200 | 200 | 80 | 12 | 0,75 | 0,75 | 0,75 |
| 1350 | CAIXA CPS 300 x 300 x 100 | Sobrepor | 300 | 300 | 100 | 6 | 0,75 | 0,75 | 0,75 |
| 2844 | CAIXA CPS 400 x 400 x 100 | Sobrepor | 400 | 400 | 100 | 6 | 0,75 | 0,75 | 0,75 |
| 2845 | CAIXA CPS 500 x 500 x 150 | Sobrepor | 500 | 500 | 150 | 2 | 0,80 | 0,80 | 0,80 |
Sim. Os quadros DIN da Linha Metal são fabricados "para instalação de disjuntores de todas as marcas existentes no mercado". O Quadro Eurogomes 150/225A cita nominalmente Siemens, GE, Eletromar e Pial Legrand, com exceção da marca ING no modelo de 225A.
No modelo embutir, a guarnição com porta fica na cor branca e a caixa fica embutida na parede, em chapa galvanizada. No modelo sobrepor, tanto a porta quanto a caixa ficam na cor branca e são fixadas sobre a parede.
Não. Os quadros de distribuição e de comando são fornecidos sem disjuntores, conforme indicado no próprio catálogo.
É um espaço de 11 módulos reservado no quadro, separado dos disjuntores normais, para instalação do disjuntor Geral junto com um dispositivo DR (Diferencial Residual) ou DPS (Dispositivo de Proteção contra Surtos).
IP54, com vedação em borracha na porta contra poeira e respingos de água.
30 tamanhos, do QCE 13 (200x200x150mm) ao QCE 26 (1200x800x350mm).
As duas formas: atendimento direto pela fábrica em Juiz de Fora, MG, e também por uma rede de representantes regionais em todo o território nacional.
Av. Presidente Juscelino Kubitschek, 5503, Nova Era, Juiz de Fora, MG, em sede própria de 6.000 m².
Desde 1971, mais de 50 anos de operação contínua.
A Linha Metal é fabricada em chapa de aço galvanizado, voltada para instalações de maior porte.
A Linha Plast-Gomes é injetada em PSAI (plástico), voltada para obras residenciais.
