Quadro de distribuição metálico com barramento de 100 A para mini-disjuntores padrão DIN, disponível para embutir ou sobrepor.
O Quadro Eurogomes Versátil 100A reúne barramento bifásico ou trifásico, espaço para chave geral e 11 módulos adicionais destinados a DR ou DPS. A linha aceita mini-disjuntores DIN de diferentes fabricantes e é fornecida sem os disjuntores.
| Instalação | Embutir, Sobrepor |
|---|---|
| Padrão do disjuntor | DIN |
| Quantidade de disjuntores | 16 disjuntores, 22 disjuntores, 28 disjuntores, 34 disjuntores, 44 disjuntores |
| Módulos adicionais | 11-modulos |
| Corrente nominal | 100 A |
| Número de fases | Bifásico, Trifásico |
| Fornecimento do barramento | Com barramento |
| Material principal | Chapa de aço galvanizado |
| Cor do acabamento | Branco |
| Dimensões externas (mm) | Variam conforme o código; consulte a tabela técnica. |
| Bitola da chapa (mm) | 0,80 mm, conforme o componente. |
| Itens não inclusos | Disjuntores. |

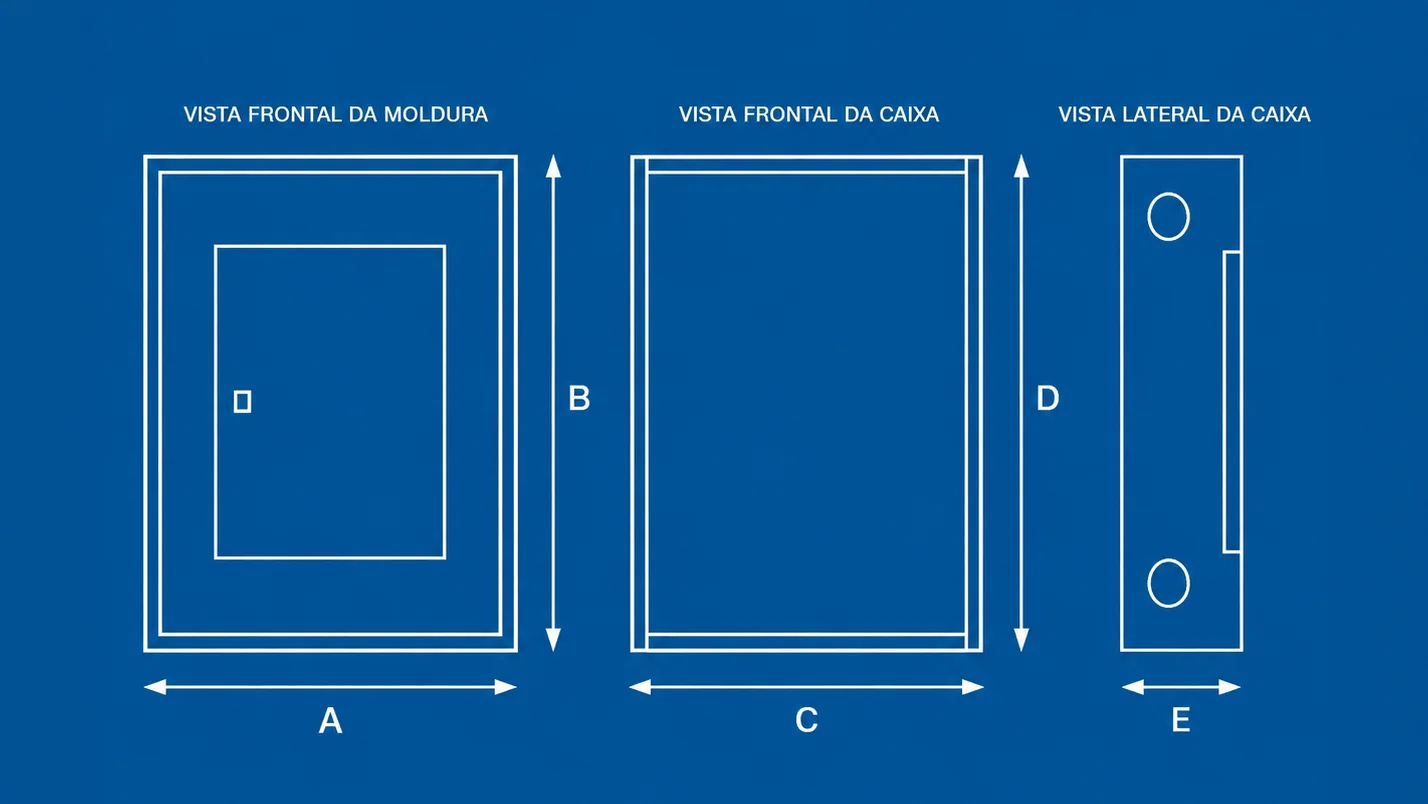

| Código | Referência | Instalação | Fases | Disjuntores | Módulos | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Corrente | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1028 | QDTEV 16 DISJ + 11 MÓDULOS | Embutir | Trifásico | 16 | 11 | 383 | 405 | 365 | 383 | 105 | 100 A | 4,500 |
| 1029 | QDTEV 22 DISJ + 11 MÓDULOS | Embutir | Trifásico | 22 | 11 | 383 | 452 | 365 | 432 | 105 | 100 A | 5,100 |
| 1030 | QDTEV 28 DISJ + 11 MÓDULOS | Embutir | Trifásico | 28 | 11 | 383 | 503 | 365 | 484 | 105 | 100 A | 5,700 |
| 1031 | QDTEV 34 DISJ + 11 MÓDULOS | Embutir | Trifásico | 34 | 11 | 383 | 555 | 365 | 536 | 105 | 100 A | 6,300 |
| 1032 | QDTEV 44 DISJ + 11 MÓDULOS | Embutir | Trifásico | 44 | 11 | 383 | 657 | 365 | 637 | 105 | 100 A | 9,500 |
| 1033 | QDBEV 16 DISJ + 11 MÓDULOS | Embutir | Bifásico | 16 | 11 | 383 | 405 | 365 | 383 | 105 | 100 A | 4,500 |
| 1034 | QDBEV 22 DISJ + 11 MÓDULOS | Embutir | Bifásico | 22 | 11 | 383 | 452 | 365 | 432 | 105 | 100 A | 5,100 |
| 1035 | QDBEV 28 DISJ + 11 MÓDULOS | Embutir | Bifásico | 28 | 11 | 383 | 503 | 365 | 484 | 105 | 100 A | 5,700 |
| 1036 | QDBEV 34 DISJ + 11 MÓDULOS | Embutir | Bifásico | 34 | 11 | 383 | 555 | 365 | 536 | 105 | 100 A | 6,300 |
| 1037 | QDBEV 44 DISJ + 11 MÓDULOS | Embutir | Bifásico | 44 | 11 | 383 | 657 | 365 | 637 | 105 | 100 A | 9,500 |
| 1038 | QDTSV 16 DISJ + 11 MÓDULOS | Sobrepor | Trifásico | 16 | 11 | 368 | 388 | 365 | 383 | 105 | 100 A | 4,500 |
| 1039 | QDTSV 22 DISJ + 11 MÓDULOS | Sobrepor | Trifásico | 22 | 11 | 368 | 436 | 365 | 432 | 105 | 100 A | 5,100 |
| 1040 | QDTSV 28 DISJ + 11 MÓDULOS | Sobrepor | Trifásico | 28 | 11 | 368 | 488 | 365 | 484 | 105 | 100 A | 5,700 |
| 1041 | QDTSV 34 DISJ + 11 MÓDULOS | Sobrepor | Trifásico | 34 | 11 | 368 | 540 | 365 | 536 | 105 | 100 A | 6,300 |
| 1042 | QDTSV 44 DISJ + 11 MÓDULOS | Sobrepor | Trifásico | 44 | 11 | 368 | 640 | 365 | 637 | 105 | 100 A | 9,500 |
| 1043 | QDBSV 16 DISJ + 11 MÓDULOS | Sobrepor | Bifásico | 16 | 11 | 368 | 388 | 365 | 383 | 105 | 100 A | 4,500 |
| 1044 | QDBSV 22 DISJ + 11 MÓDULOS | Sobrepor | Bifásico | 22 | 11 | 368 | 436 | 365 | 432 | 105 | 100 A | 5,100 |
| 1045 | QDBSV 28 DISJ + 11 MÓDULOS | Sobrepor | Bifásico | 28 | 11 | 368 | 488 | 365 | 484 | 105 | 100 A | 5,700 |
| 1046 | QDBSV 34 DISJ + 11 MÓDULOS | Sobrepor | Bifásico | 34 | 11 | 368 | 540 | 365 | 536 | 105 | 100 A | 6,300 |
| 1047 | QDBSV 44 DISJ + 11 MÓDULOS | Sobrepor | Bifásico | 44 | 11 | 368 | 640 | 365 | 637 | 105 | 100 A | 9,500 |
Sim. Os quadros DIN da Linha Metal são fabricados "para instalação de disjuntores de todas as marcas existentes no mercado". O Quadro Eurogomes 150/225A cita nominalmente Siemens, GE, Eletromar e Pial Legrand, com exceção da marca ING no modelo de 225A.
No modelo embutir, a guarnição com porta fica na cor branca e a caixa fica embutida na parede, em chapa galvanizada. No modelo sobrepor, tanto a porta quanto a caixa ficam na cor branca e são fixadas sobre a parede.
Não. Os quadros de distribuição e de comando são fornecidos sem disjuntores, conforme indicado no próprio catálogo.
É um espaço de 11 módulos reservado no quadro, separado dos disjuntores normais, para instalação do disjuntor Geral junto com um dispositivo DR (Diferencial Residual) ou DPS (Dispositivo de Proteção contra Surtos).
IP54, com vedação em borracha na porta contra poeira e respingos de água.
30 tamanhos, do QCE 13 (200x200x150mm) ao QCE 26 (1200x800x350mm).
As duas formas: atendimento direto pela fábrica em Juiz de Fora, MG, e também por uma rede de representantes regionais em todo o território nacional.
Av. Presidente Juscelino Kubitschek, 5503, Nova Era, Juiz de Fora, MG, em sede própria de 6.000 m².
Desde 1971, mais de 50 anos de operação contínua.
A Linha Metal é fabricada em chapa de aço galvanizado, voltada para instalações de maior porte.
A Linha Plast-Gomes é injetada em PSAI (plástico), voltada para obras residenciais.
