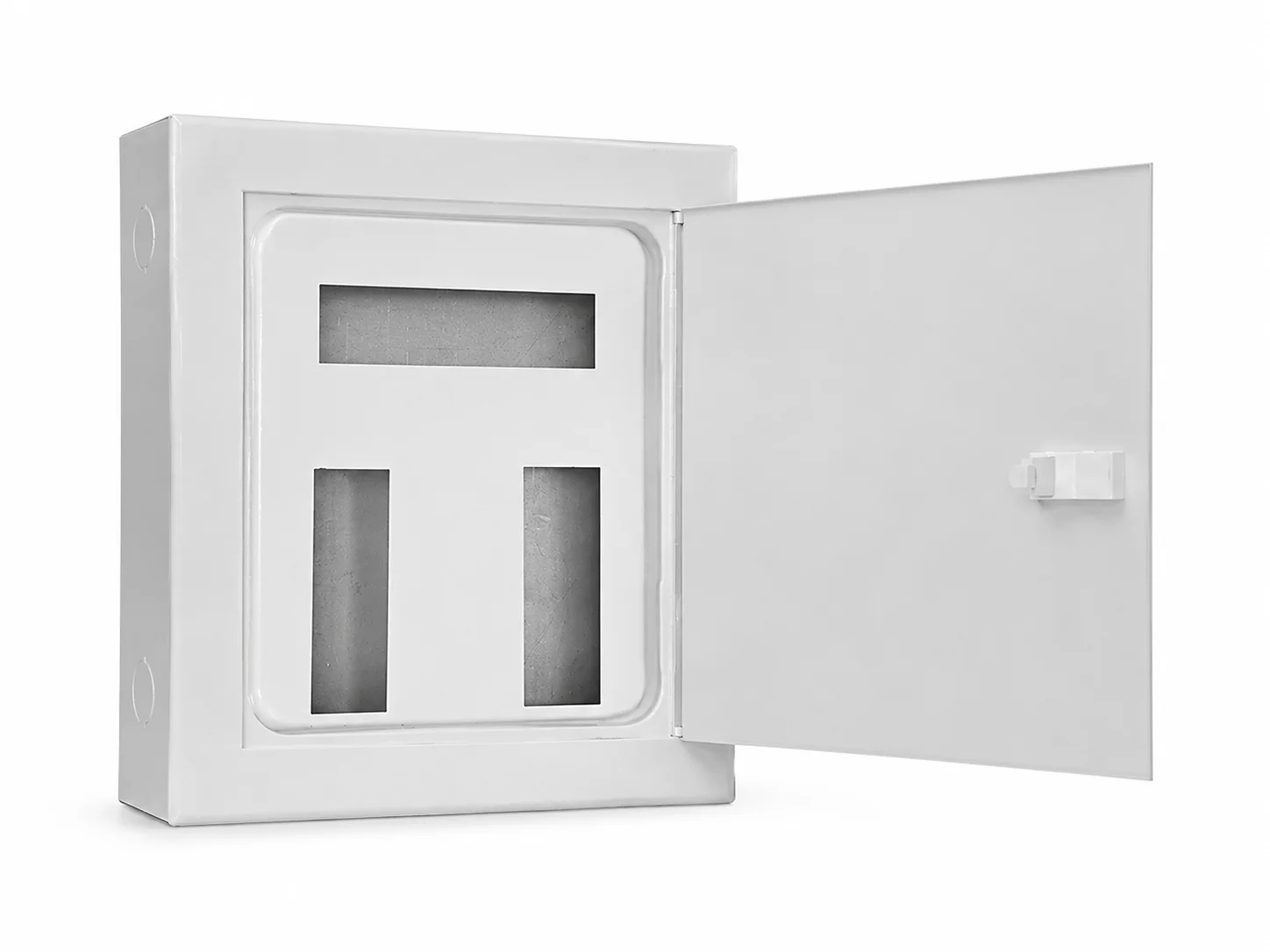

Quadro de distribuição metálico vazio, preparado para receber Kit DIN 100A vendido separadamente.

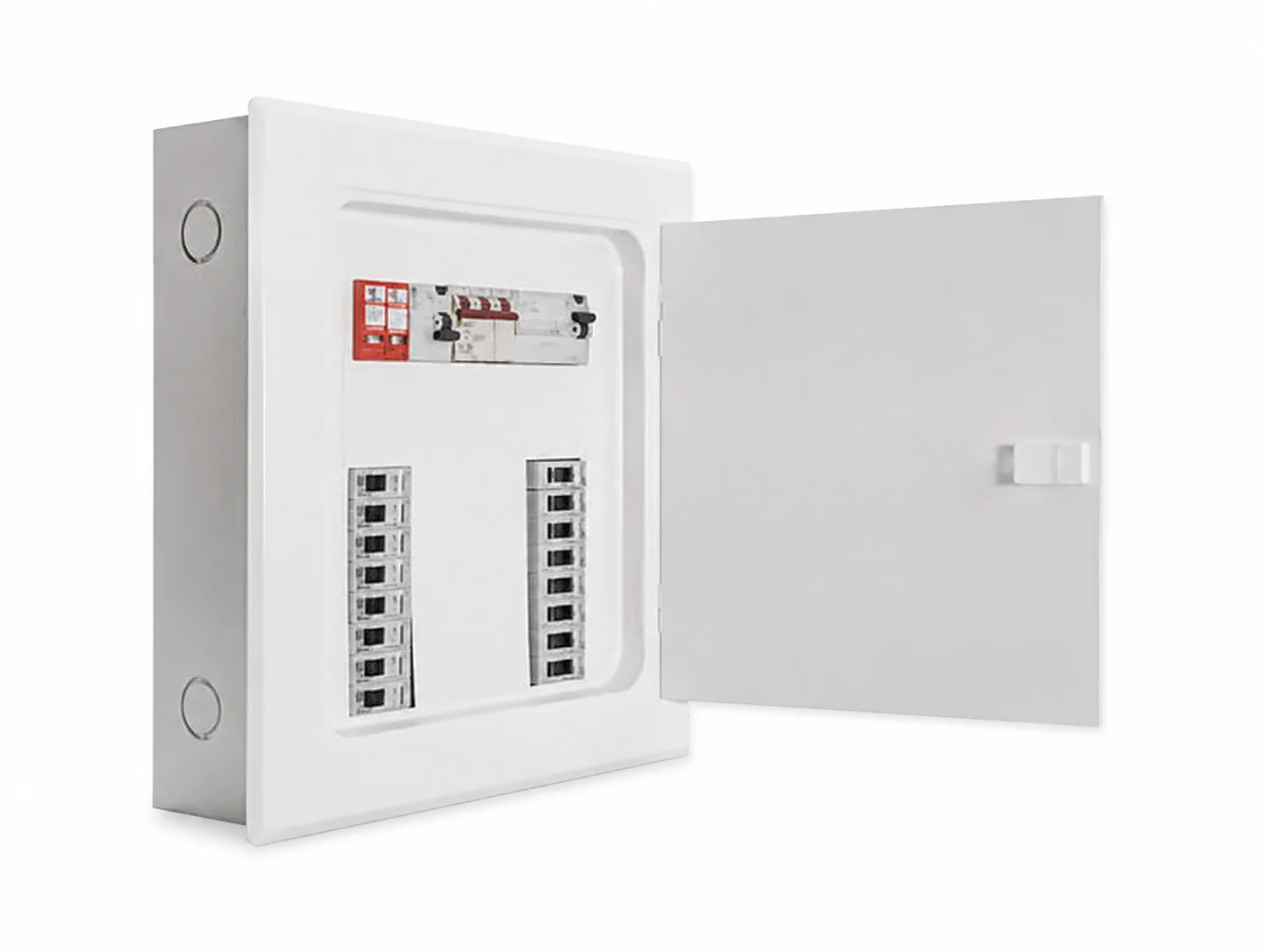

Versão sem barramento do Quadro Eurogomes Versátil 100A. Possui espaço para chave geral e 11 módulos adicionais destinados a DR ou DPS, permitindo que o conjunto seja montado com o Kit DIN adequado à quantidade de disjuntores e ao número de fases.
| Instalação | Embutir, Sobrepor |
|---|---|
| Padrão do disjuntor | DIN |
| Quantidade de disjuntores | 16 disjuntores, 22 disjuntores, 28 disjuntores, 34 disjuntores, 44 disjuntores |
| Módulos adicionais | 11-modulos |
| Corrente nominal | 100 A |
| Número de fases | Bifásico, Trifásico |
| Fornecimento do barramento | Kit DIN vendido separadamente, Sem barramento |
| Material principal | Chapa de aço galvanizado |
| Cor do acabamento | Branco |

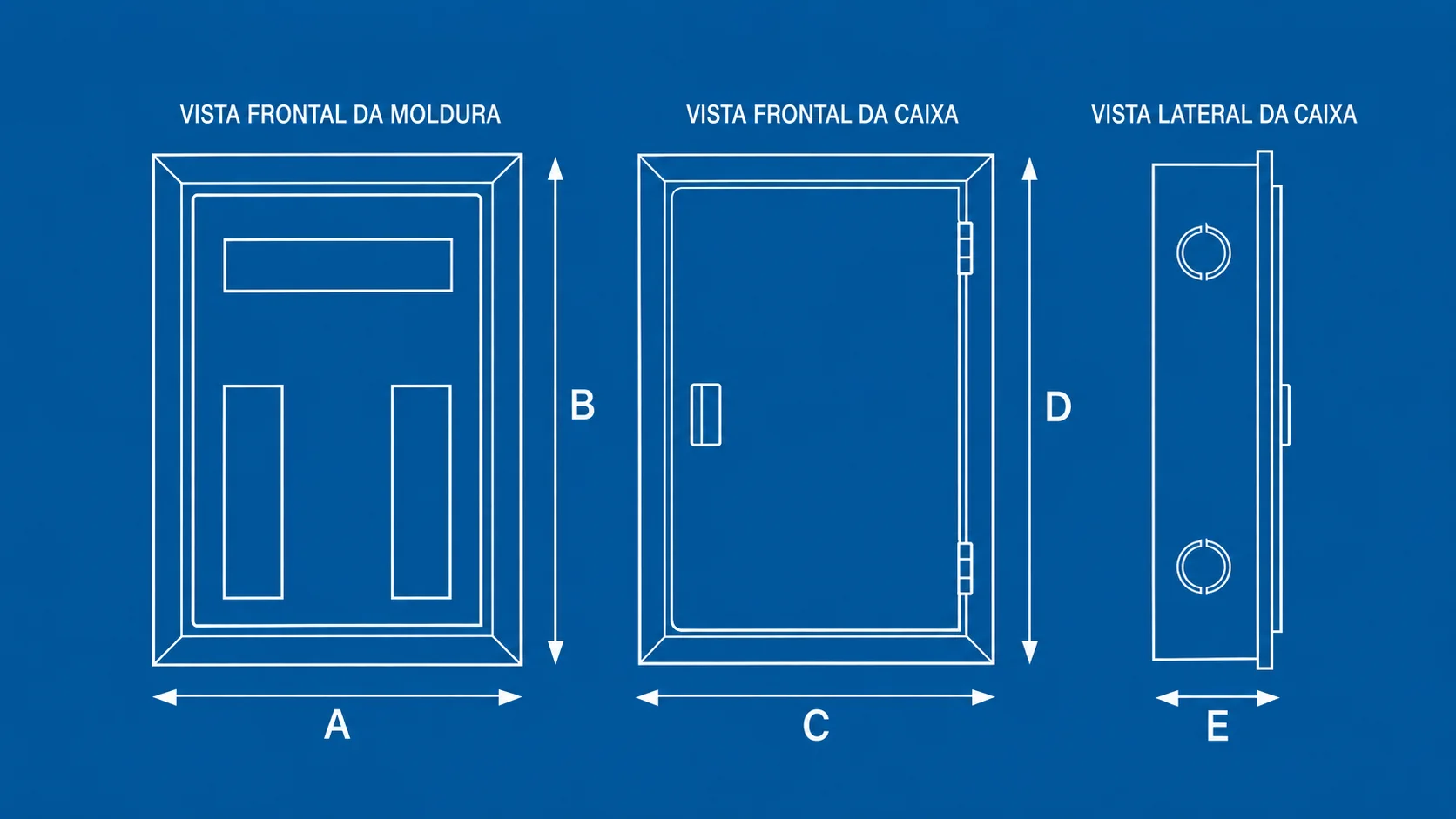

| Dimensões externas (mm) | Variam conforme o código; consulte a tabela técnica. |
| Bitola da chapa (mm) | 0,80 mm, conforme o componente. |
| Itens não inclusos | Barramento, Kit DIN e disjuntores. |
| Código | Referência | Instalação | Disjuntores | Módulos | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Corrente | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 8000 | QDEV 16 DISJ + 11 MÓDULOS | Embutir | 16 | 11 | 383 | 405 | 365 | 383 | 105 | 100 A | 4,500 |
| 8001 | QDEV 22 DISJ + 11 MÓDULOS | Embutir | 22 | 11 | 383 | 452 | 365 | 432 | 105 | 100 A | 5,100 |
| 8002 | QDEV 28 DISJ + 11 MÓDULOS | Embutir | 28 | 11 | 383 | 503 | 365 | 484 | 105 | 100 A | 5,700 |
| 8003 | QDEV 34 DISJ + 11 MÓDULOS | Embutir | 34 | 11 | 383 | 555 | 365 | 536 | 105 | 100 A | 6,300 |
| 8004 | QDEV 44 DISJ + 11 MÓDULOS | Embutir | 44 | 11 | 383 | 657 | 365 | 637 | 105 | 100 A | 9,500 |
| 8005 | QDSV 16 DISJ + 11 MÓDULOS | Sobrepor | 16 | 11 | 368 | 388 | 365 | 383 | 105 | 100 A | 4,500 |
| 8006 | QDSV 22 DISJ + 11 MÓDULOS | Sobrepor | 22 | 11 | 368 | 436 | 365 | 432 | 105 | 100 A | 5,100 |
| 8007 | QDSV 28 DISJ + 11 MÓDULOS | Sobrepor | 28 | 11 | 368 | 488 | 365 | 484 | 105 | 100 A | 5,700 |
| 8008 | QDSV 34 DISJ + 11 MÓDULOS | Sobrepor | 34 | 11 | 368 | 540 | 365 | 536 | 105 | 100 A | 6,300 |
| 8009 | QDSV 44 DISJ + 11 MÓDULOS | Sobrepor | 44 | 11 | 368 | 640 | 365 | 637 | 105 | 100 A | 9,500 |
Sim. Os quadros DIN da Linha Metal são fabricados "para instalação de disjuntores de todas as marcas existentes no mercado". O Quadro Eurogomes 150/225A cita nominalmente Siemens, GE, Eletromar e Pial Legrand, com exceção da marca ING no modelo de 225A.
No modelo embutir, a guarnição com porta fica na cor branca e a caixa fica embutida na parede, em chapa galvanizada. No modelo sobrepor, tanto a porta quanto a caixa ficam na cor branca e são fixadas sobre a parede.
Não. Os quadros de distribuição e de comando são fornecidos sem disjuntores, conforme indicado no próprio catálogo.

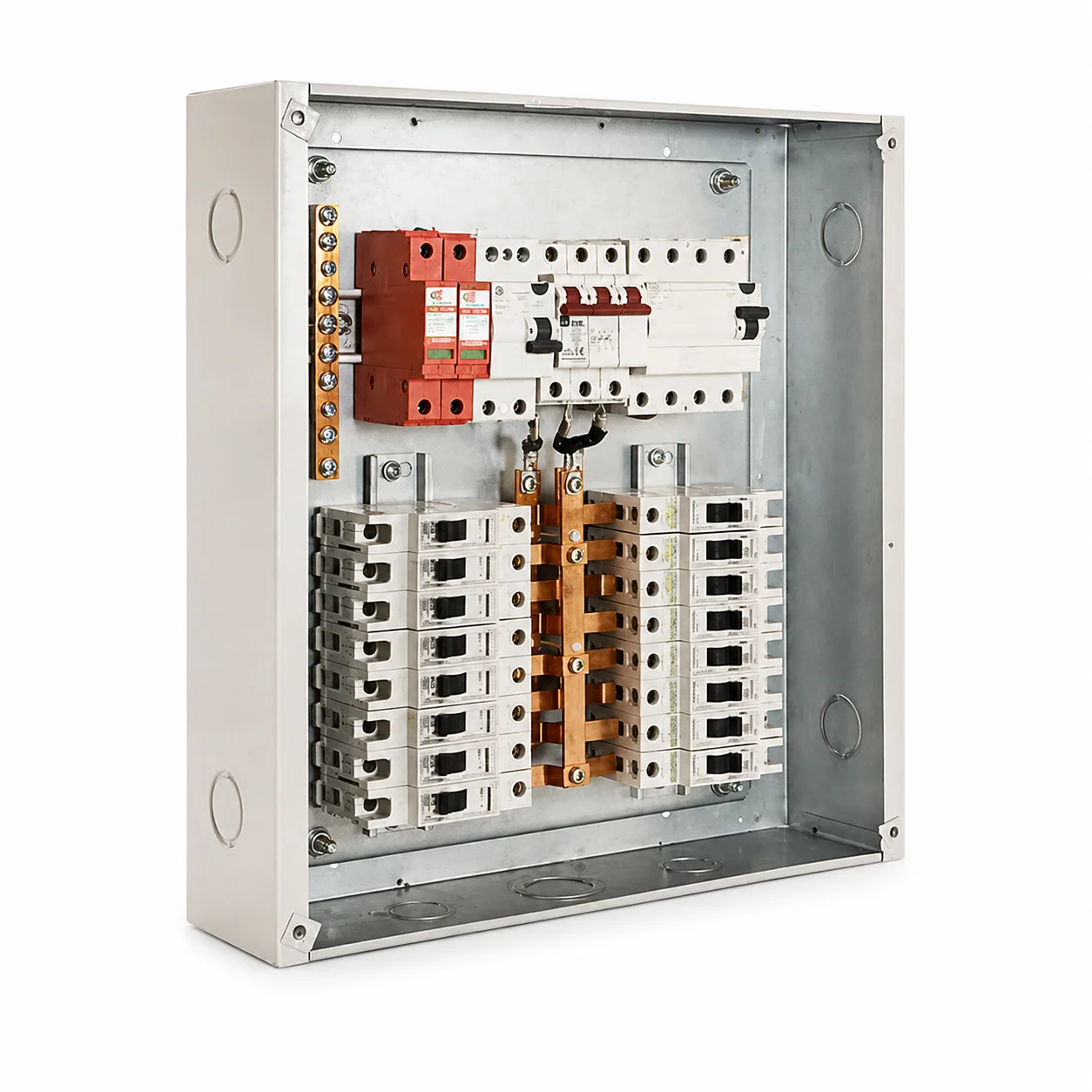

É um espaço de 11 módulos reservado no quadro, separado dos disjuntores normais, para instalação do disjuntor Geral junto com um dispositivo DR (Diferencial Residual) ou DPS (Dispositivo de Proteção contra Surtos).
IP54, com vedação em borracha na porta contra poeira e respingos de água.
30 tamanhos, do QCE 13 (200x200x150mm) ao QCE 26 (1200x800x350mm).
As duas formas: atendimento direto pela fábrica em Juiz de Fora, MG, e também por uma rede de representantes regionais em todo o território nacional.
Av. Presidente Juscelino Kubitschek, 5503, Nova Era, Juiz de Fora, MG, em sede própria de 6.000 m².
Desde 1971, mais de 50 anos de operação contínua.
A Linha Metal é fabricada em chapa de aço galvanizado, voltada para instalações de maior porte.
A Linha Plast-Gomes é injetada em PSAI (plástico), voltada para obras residenciais.
