Quadros de comando metálicos de sobrepor com placa de montagem, vedação em borracha e grau de proteção IP54.
A linha QCE é indicada para conjuntos elétricos e eletrônicos, comandos de máquinas, motores e sistemas de automação. Os quadros são fabricados em chapa de aço zincado, recebem pintura eletrostática a pó na cor bege claro e possuem placa de montagem laranja.
| Instalação | Sobrepor |
|---|---|
| Grau de proteção | IP54 |
| Material principal | Chapa de aço galvanizado |
| Cor do acabamento | Bege claro |
| Dimensões externas (mm) | De 200 x 200 x 150 mm a 1200 x 800 x 350 mm. |
| Profundidade útil (mm) | De 130 mm a 340 mm, conforme o código. |
| Dimensões da placa de montagem (mm) | Variam conforme o código; consulte a tabela técnica. |
| Bitola da chapa (mm) | 0,80 mm ou 1,20 mm, conforme o componente e o modelo. |
| Tipo de fecho | Fenda metálica. |
| Quantidade de portas | 1 porta. |
| Cor da placa de montagem | Laranja. |
| Código | Referência | Altura (mm) | Largura (mm) | Prof. total (mm) | Prof. útil (mm) | Chapa caixa (mm) | Chapa porta (mm) | Chapa placa (mm) | Placa de montagem (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 117 | QCE 13 | 200 | 200 | 150 | 140 | 0,80 | 0,80 | 0,80 | 145 x 145 |
| 093 | QCE 14 | 300 | 200 | 200 | 190 | 0,80 | 0,80 | 1,20 | 245 x 145 |
| 094 | QCE 15 | 300 | 300 | 200 | 190 | 0,80 | 0,80 | 1,20 | 245 x 245 |
| 095 | QCE 16 | 350 | 200 | 150 | 140 | 0,80 | 0,80 | 1,20 | 290 x 145 |
| 106 | QCE 16E | 350 | 250 | 140 | 130 | 0,80 | 0,80 | 1,20 | 290 x 190 |
| 096 | QCE 17 | 400 | 300 | 200 | 190 | 0,80 | 0,80 | 1,20 | 340 x 245 |
| 097 | QCE 18 | 400 | 400 | 200 | 190 | 0,80 | 0,80 | 1,20 | 340 x 340 |
| 123 | QCE 18B | 400 | 400 | 250 | 240 | 0,80 | 0,80 | 1,20 | 340 x 340 |
| 107 | QCE 18E | 500 | 300 | 200 | 190 | 0,80 | 0,80 | 1,20 | 445 x 245 |
| 098 | QCE 19 | 500 | 400 | 200 | 190 | 0,80 | 0,80 | 1,20 | 445 x 340 |
| 126 | QCE 29 | 500 | 400 | 250 | 240 | 0,80 | 0,80 | 1,20 | 445 x 340 |
| 9800 | QCE 19N | 500 | 500 | 200 | 190 | 0,80 | 0,80 | 1,20 | 445 x 445 |
| 108 | QCE 19NE | 500 | 500 | 250 | 240 | 0,80 | 0,80 | 1,20 | 445 x 445 |
| 099 | QCE 20 | 600 | 400 | 200 | 190 | 0,80 | 0,80 | 1,20 | 545 x 340 |
| 119 | QCE 115 | 600 | 400 | 250 | 240 | 0,80 | 0,80 | 1,20 | 545 x 340 |
| 100 | QCE 21 | 600 | 500 | 200 | 190 | 0,80 | 0,80 | 1,20 | 545 x 445 |
| 1000 | QCE 21N | 600 | 600 | 200 | 190 | 0,80 | 0,80 | 1,20 | 545 x 545 |
| 114 | QCE 28 | 600 | 600 | 250 | 240 | 0,80 | 0,80 | 1,20 | 545 x 545 |
| 101 | QCE 22 | 600 | 500 | 250 | 240 | 0,80 | 0,80 | 1,20 | 545 x 445 |
| 109 | QCE 22E | 800 | 500 | 200 | 190 | 0,80 | 1,20 | 1,20 | 745 x 445 |
| 121 | QCE 116 | 800 | 500 | 250 | 240 | 0,80 | 1,20 | 1,20 | 745 x 445 |
| 102 | QCE 23 | 800 | 600 | 200 | 190 | 0,80 | 1,20 | 1,20 | 745 x 545 |
| 103 | QCE 24 | 800 | 600 | 250 | 240 | 0,80 | 1,20 | 1,20 | 745 x 545 |
| 110 | QCE 24E | 1000 | 600 | 200 | 190 | 1,20 | 1,20 | 1,20 | 945 x 545 |
| 111 | QCE 24NE | 1000 | 600 | 250 | 240 | 1,20 | 1,20 | 1,20 | 945 x 545 |
| 104 | QCE 25 | 1000 | 600 | 300 | 290 | 1,20 | 1,20 | 1,20 | 945 x 545 |
| 113 | QCE 27 | 1000 | 800 | 250 | 240 | 1,20 | 1,20 | 1,20 | 945 x 745 |
| 127 | QCE 30 | 1200 | 600 | 250 | 240 | 1,20 | 1,20 | 1,20 | 1140 x 545 |
| 112 | QCE 25E | 1200 | 800 | 250 | 240 | 1,20 | 1,20 | 1,20 | 1140 x 745 |
| 105 | QCE 26 | 1200 | 800 | 350 | 340 | 1,20 | 1,20 | 1,20 | 1140 x 745 |
Sim. Os quadros DIN da Linha Metal são fabricados "para instalação de disjuntores de todas as marcas existentes no mercado". O Quadro Eurogomes 150/225A cita nominalmente Siemens, GE, Eletromar e Pial Legrand, com exceção da marca ING no modelo de 225A.

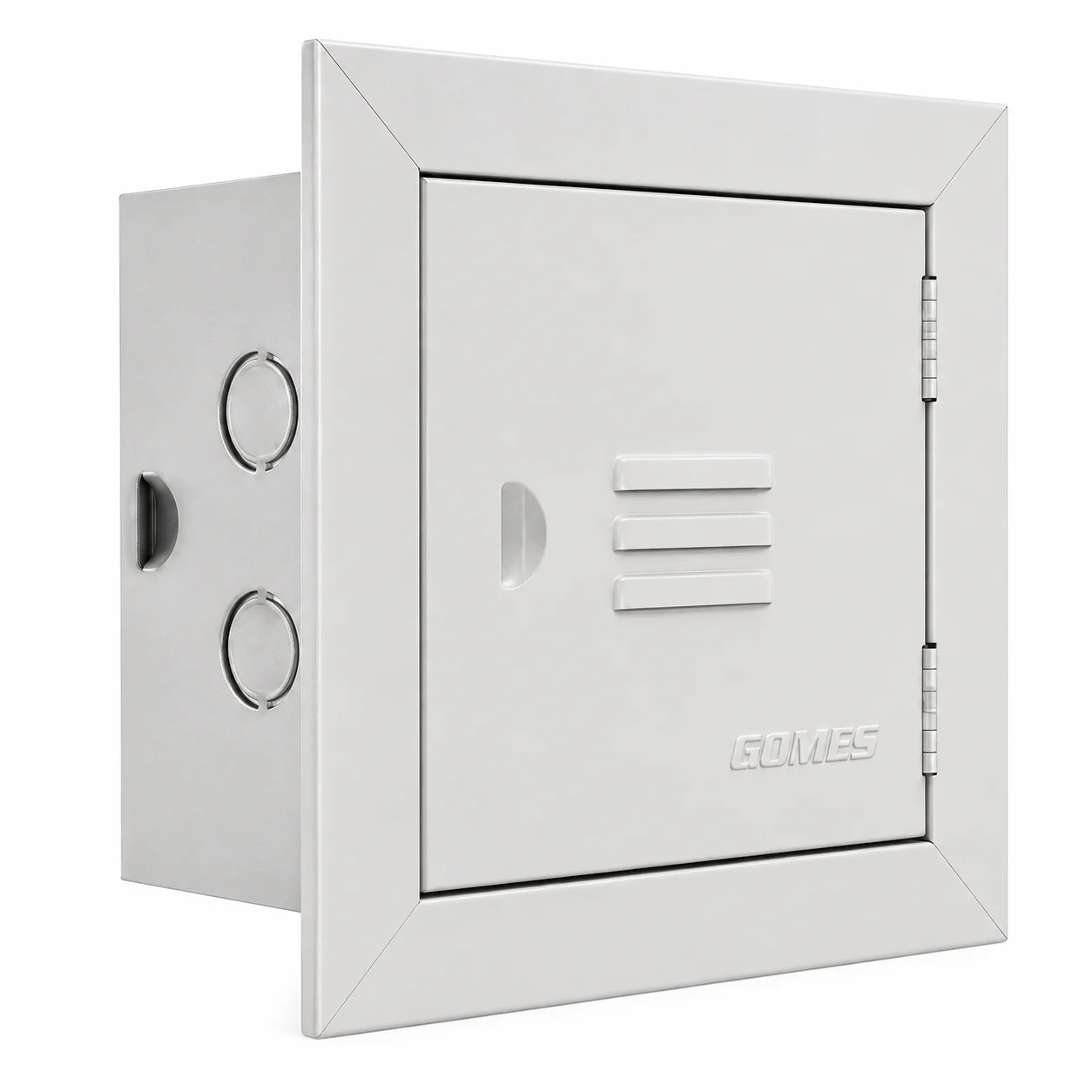

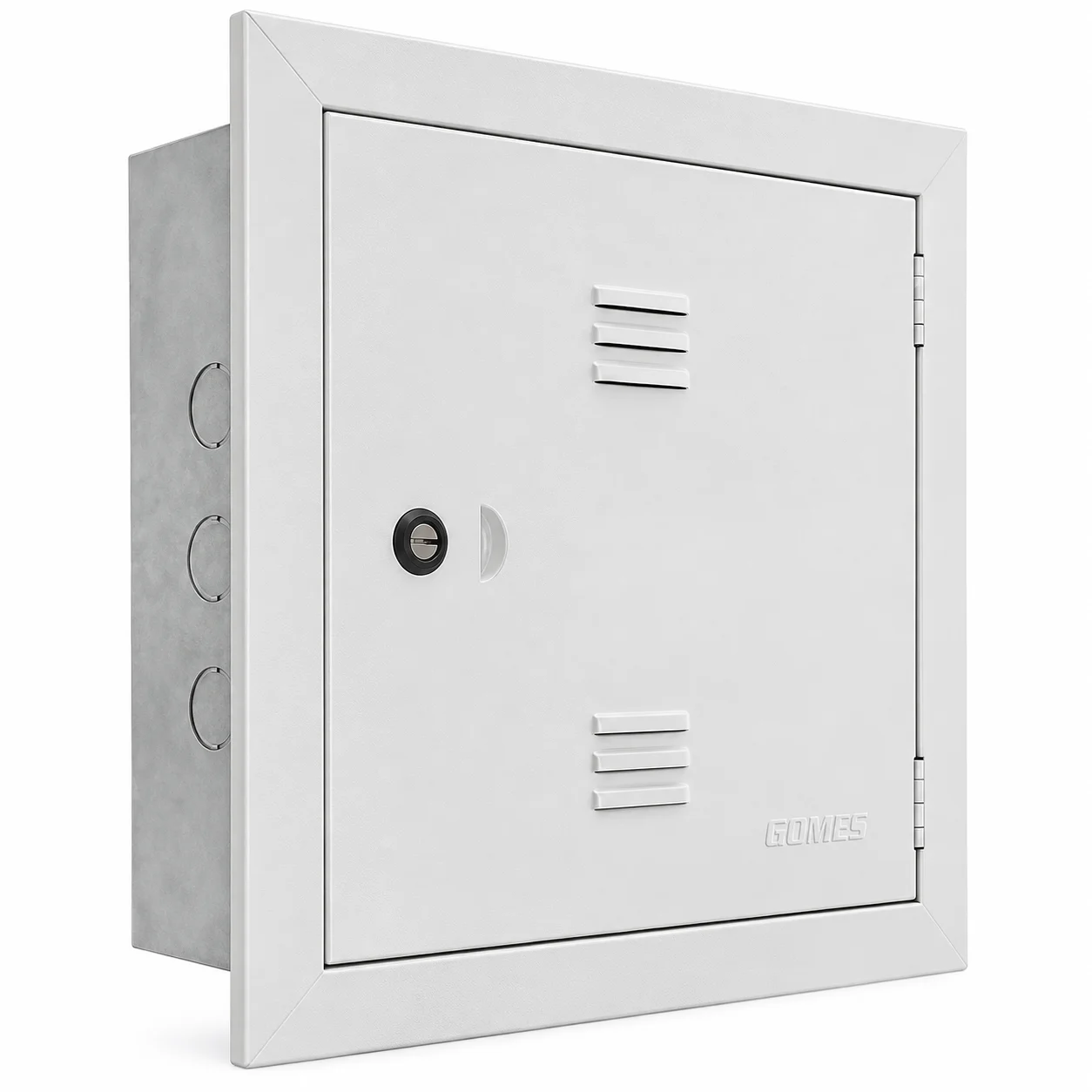

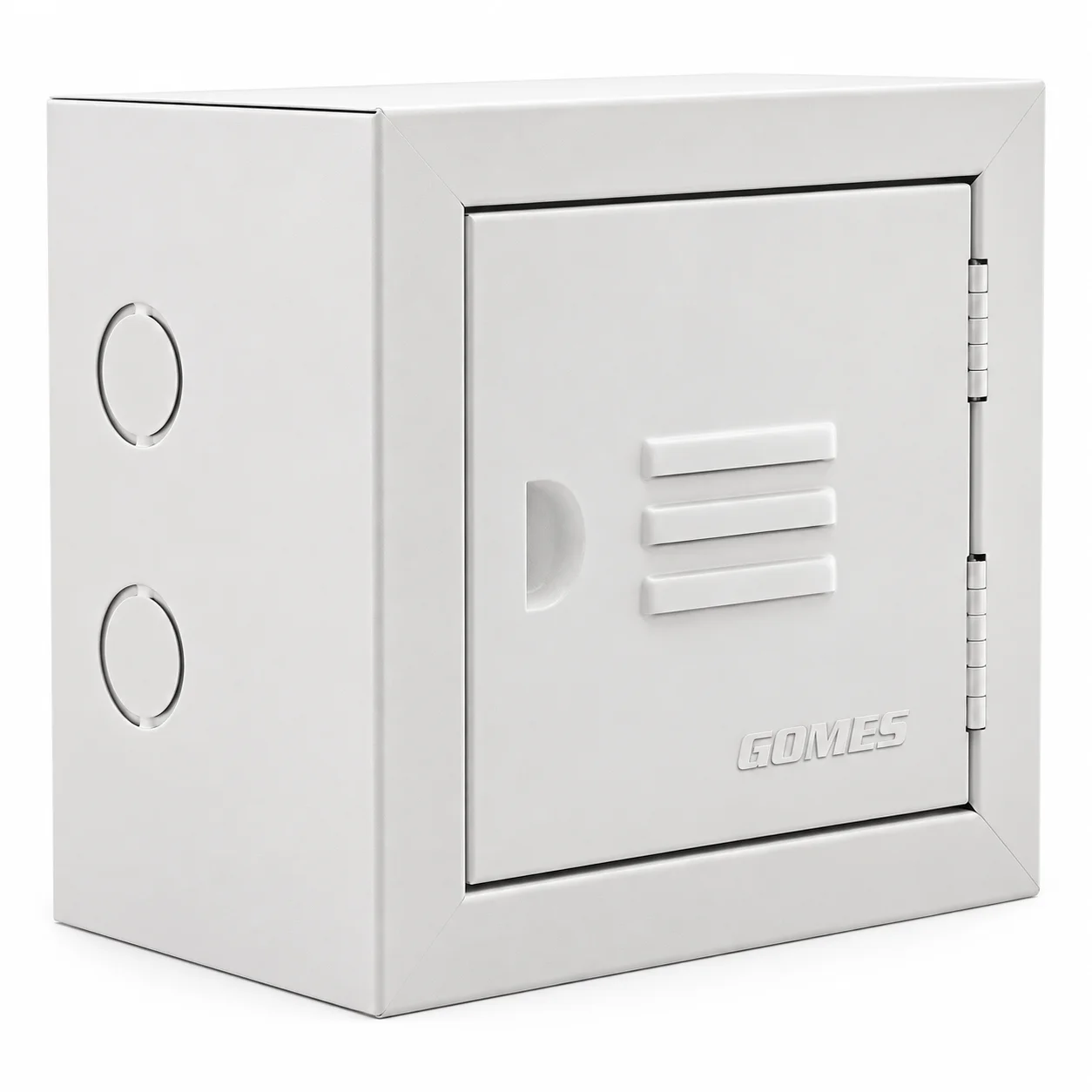

No modelo embutir, a guarnição com porta fica na cor branca e a caixa fica embutida na parede, em chapa galvanizada. No modelo sobrepor, tanto a porta quanto a caixa ficam na cor branca e são fixadas sobre a parede.
Não. Os quadros de distribuição e de comando são fornecidos sem disjuntores, conforme indicado no próprio catálogo.
É um espaço de 11 módulos reservado no quadro, separado dos disjuntores normais, para instalação do disjuntor Geral junto com um dispositivo DR (Diferencial Residual) ou DPS (Dispositivo de Proteção contra Surtos).
IP54, com vedação em borracha na porta contra poeira e respingos de água.
30 tamanhos, do QCE 13 (200x200x150mm) ao QCE 26 (1200x800x350mm).
As duas formas: atendimento direto pela fábrica em Juiz de Fora, MG, e também por uma rede de representantes regionais em todo o território nacional.
Av. Presidente Juscelino Kubitschek, 5503, Nova Era, Juiz de Fora, MG, em sede própria de 6.000 m².
Desde 1971, mais de 50 anos de operação contínua.
A Linha Metal é fabricada em chapa de aço galvanizado, voltada para instalações de maior porte.
A Linha Plast-Gomes é injetada em PSAI (plástico), voltada para obras residenciais.
