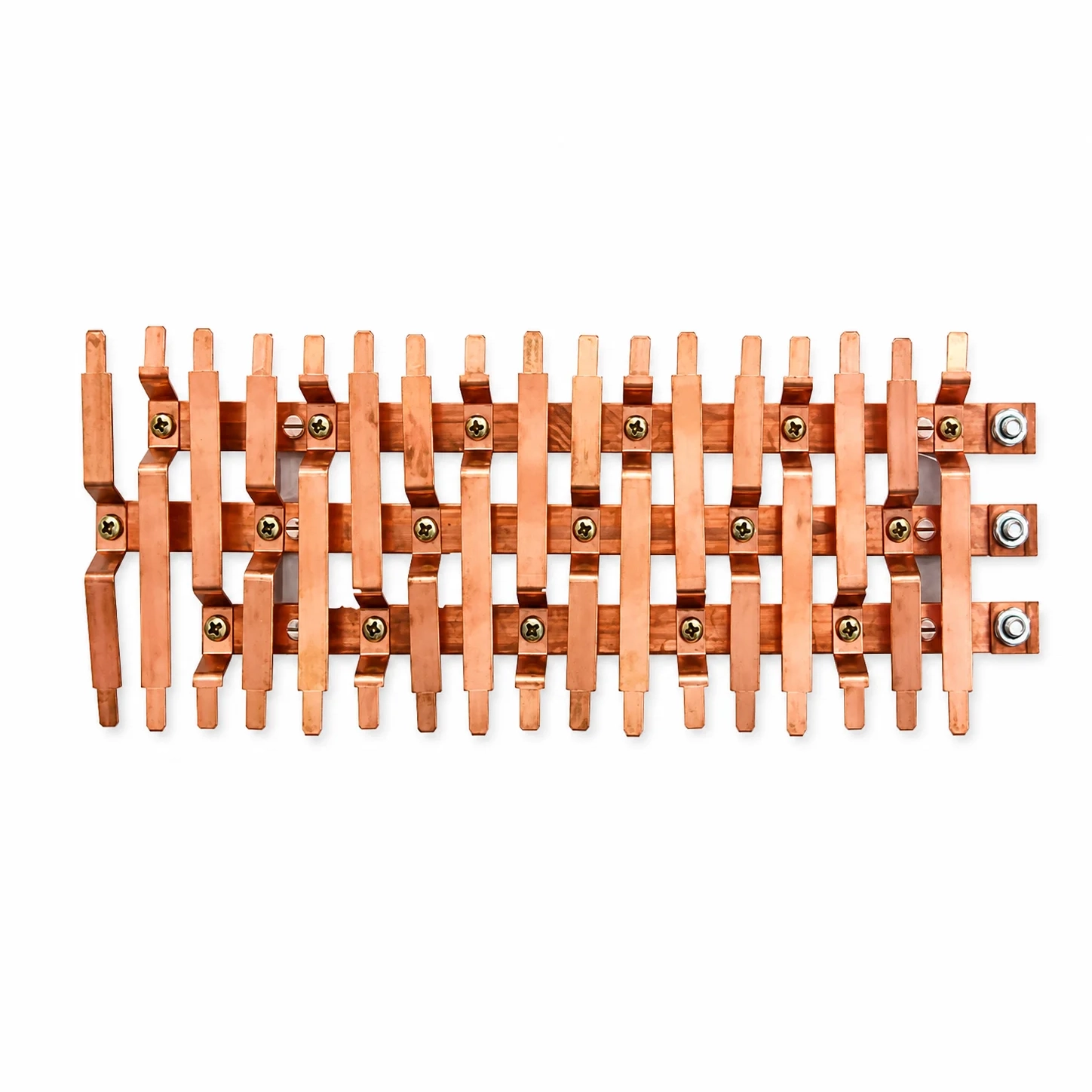

Kits de barramento trifásicos DIN de 150 A e 225 A para montagem dos quadros Versátil vazios.
Os kits são dimensionados conforme a quantidade de mini-disjuntores e a corrente do quadro. Conforme o catálogo, os conjuntos acompanham trilho, neutro aterrado e isolado, isoladores e parafusos.
| Padrão do disjuntor | DIN |
|---|---|
| Quantidade de disjuntores | 16 disjuntores, 22 disjuntores, 24 disjuntores, 32 disjuntores, 34 disjuntores, 42 disjuntores, 44 disjuntores, 56 disjuntores, 70 disjuntores |
| Corrente nominal | 150 A, 225 A |
| Número de fases | Trifásico |
| Material principal | Cobre |
| Comprimento | 155 mm a 645 mm, conforme o código. |
| Dimensões das barras | 5/8 x 1/8 ou 7/8 x 1/8. |
| Itens inclusos | Trilho, neutro aterrado e isolado, isolador e parafusos, conforme o catálogo. |
| Código | Referência | Corrente | Disjuntores | Fases | Comprimento | Medida das barras | Unid. por embalagem |
|---|---|---|---|---|---|---|---|
| 411 | KIT BARRAMENTO 150A DIN - 16 MINI-DISJ. TRIF. | 150 A | 16 | Trifásico | 155 mm | 5/8 x 1/8 | 1 |
| 412 | KIT BARRAMENTO 150A DIN - 24 MINI-DISJ. TRIF. | 150 A | 24 | Trifásico | 230 mm | 5/8 x 1/8 | 1 |
| 413 | KIT BARRAMENTO 150A DIN - 34 MINI-DISJ. TRIF. | 150 A | 34 | Trifásico | 315 mm | 5/8 x 1/8 | 1 |
| 414 | KIT BARRAMENTO 150A DIN - 44 MINI-DISJ. TRIF. | 150 A | 44 | Trifásico | 415 mm | 5/8 x 1/8 | 1 |
| 7021 | KIT BARRAMENTO 225A DIN - 22 MINI-DISJ. TRIF. | 225 A | 22 | Trifásico | 235 mm | 7/8 x 1/8 | 1 |
| 7022 | KIT BARRAMENTO 225A DIN - 32 MINI-DISJ. TRIF. | 225 A | 32 | Trifásico | 325 mm | 7/8 x 1/8 | 1 |
| 7023 | KIT BARRAMENTO 225A DIN - 42 MINI-DISJ. TRIF. | 225 A | 42 | Trifásico | 418 mm | 7/8 x 1/8 | 1 |
| 415 | KIT BARRAMENTO 225A DIN - 56 MINI-DISJ. TRIF. | 225 A | 56 | Trifásico | 515 mm | 7/8 x 1/8 | 1 |
| 416 | KIT BARRAMENTO 225A DIN - 70 MINI-DISJ. TRIF. | 225 A | 70 | Trifásico | 645 mm | 7/8 x 1/8 | 1 |
Sim. Os quadros DIN da Linha Metal são fabricados "para instalação de disjuntores de todas as marcas existentes no mercado". O Quadro Eurogomes 150/225A cita nominalmente Siemens, GE, Eletromar e Pial Legrand, com exceção da marca ING no modelo de 225A.
No modelo embutir, a guarnição com porta fica na cor branca e a caixa fica embutida na parede, em chapa galvanizada. No modelo sobrepor, tanto a porta quanto a caixa ficam na cor branca e são fixadas sobre a parede.
Não. Os quadros de distribuição e de comando são fornecidos sem disjuntores, conforme indicado no próprio catálogo.
É um espaço de 11 módulos reservado no quadro, separado dos disjuntores normais, para instalação do disjuntor Geral junto com um dispositivo DR (Diferencial Residual) ou DPS (Dispositivo de Proteção contra Surtos).
IP54, com vedação em borracha na porta contra poeira e respingos de água.
30 tamanhos, do QCE 13 (200x200x150mm) ao QCE 26 (1200x800x350mm).
As duas formas: atendimento direto pela fábrica em Juiz de Fora, MG, e também por uma rede de representantes regionais em todo o território nacional.
Av. Presidente Juscelino Kubitschek, 5503, Nova Era, Juiz de Fora, MG, em sede própria de 6.000 m².
Desde 1971, mais de 50 anos de operação contínua.
A Linha Metal é fabricada em chapa de aço galvanizado, voltada para instalações de maior porte.
A Linha Plast-Gomes é injetada em PSAI (plástico), voltada para obras residenciais.
